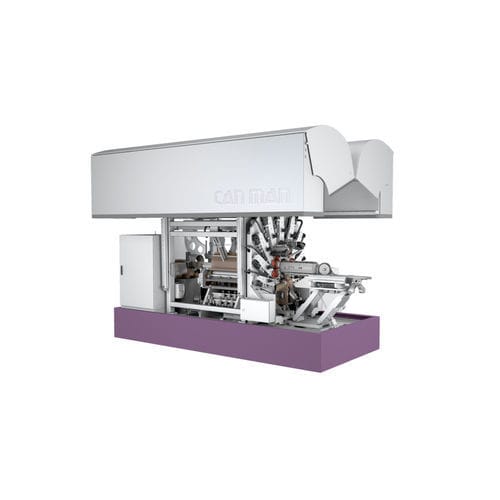

Macchina saldatrice a rulli X4

automaticaper acciaio inossidabileper acciaio al carbonio

Panoramica
La saldatrice per corpo lattina è una macchina centrale nelle linee di produzione di lattine a tre pezzi. Forma i gusci del corpo e salda la sovrapposizione longitudinale applicando il principio Superwima, che richiede solo poche decine di millimetro di sovrapposizione. Il controllo preciso della corrente di saldatura e la pressione coordinata generano una cucitura schiacciata di circa 1,4× lo spessore della lamiera. L'ultima generazione garantisce elevata disponibilità della macchina ed efficienza produttiva e definisce nuovi standard industriali a livello globale.

Applicazioni

• aerosol
• alimentare/bevande
• industriale

Caratteristiche e vantaggi (X4)
Changeover più rapido
I cambi formato completamente automatici consentono la produzione economica di piccoli lotti; i produttori di piccole e medie dimensioni possono eseguire cambi che prima richiedevano operazioni semiautomatiche o manuali.

Versatilità
La gamma produttiva copre diametri del corpo da 230 mm (piccoli fusti) fino a 575 mm (grandi fusti) e spessori lamiera da 0,4 mm a 1,5 mm. È possibile lavorare numerosi materiali, inclusi acciaio inossidabile e superfici sensibili ai graffi.

Flessibilità
Un set di nove rulli diabolo codificati a colori minimizza l'attrito e i rischi di graffi e permette di saldare qualsiasi diametro all'interno della gamma macchina. I cambi formato sono plug-and-play grazie ai fissaggi a sgancio rapido.

Usabilità
I cambi formato, materiale e velocità possono essere completati in dieci minuti. Venti servomotori applicano automaticamente i settaggi memorizzati. Una interfaccia utente chiara consente la configurazione e l'operatività dal pannello wireless o da un dispositivo remoto.

Qualità
Molteplici sensori monitorano e regolano il processo per garantire qualità di saldatura costante, usura ridotta e scarti minimi. Il Qualimaker2 è disponibile come opzione per il monitoraggio avanzato della saldatura.

Accessibilità
L'utensile di calibrazione può essere spostato automaticamente in avanti per consentire l'accesso alle operazioni di manutenzione, come la sostituzione o la ricarbura del rullo di saldatura o la sostituzione della barra a Z.

Economia
L'azionamento sincronizzato delle teste rullo interne ed esterne migliora la qualità della saldatura e riduce l'usura degli anelli di saldatura. I rulli di saldatura sono privi di mercurio e consentono lo scambio degli anelli interno ed esterno per una maggiore durata.

Sistema di raffreddamento FLUID+
L'intera macchina, inclusa la testa rullo DISCON+, è raffreddata da un unico fluido in circuito chiuso. FLUID+ integra uno scambiatore di calore e un fluido refrigerante specializzato per prestazioni costanti.

Soudronic Insights Ready
Dashboard di base con statistiche di produzione in tempo reale, limitate nel tempo, a livello di macchina e componente:

• Stato macchina
• Efficienza
• Statistiche dei 5 principali errori
• Contatore produzione
• Registro eventi

Serie disponibili (selezione)

• SOUCAN 2000/1000/800
• SOUCAN 1000 S/800 S
• SOUCAN 600 S
• COMPACT 240/180/120
• COMPACT 80/60/40
• X7
• X5
• X4
• STW
• Semi-Auto
• X8

Tipologie di macchina — esempio chiave: X4 WeldCENTER™
Tipo macchina: X4 WeldCENTER™
Produzione max. [cpm]: fino a 20 fusti
Diametro corpo [mm]: 230 – 400 mm (versione piccola); 350 – 575 mm (versione grande)
Altezza corpo [mm]: 160 – 950
Spessore lamiera [mm]: 0,4 – 1,5
Materiali saldabili: acciaio inossidabile, lamiera nera, acciaio zincato
Velocità di saldatura [m/min]: 3 – 12
Cambio formato [min]: 10
Cambio altezza [min]: 5
Alimentazione elettrica: 3 x 400 VAC + N + Terra, 50/60 Hz
Fusibile e potenza: 3 x 80 A, 45 kVA
Pressione acqua: 6 bar
Portata: 30 l/min
Pressione e consumo aria: 6 bar, 20 m3/h

Note
Il principio Superwima consente una sovrapposizione minima di poche decine di millimetro e produce una cucitura schiacciata di circa 1,4× lo spessore della lamiera. Più serie e tipologie di macchine coprono gamme da piccoli a grandi fusti e includono linee semi-automatiche e ad alte prestazioni.

Specifiche tecniche

• Principio di saldatura: Superwima (saldatura con sovrapposizione minima)
• Cucitura tipica schiacciata: circa 1,4 × spessore della lamiera
• Capacità produttiva (esempi): fino a 900 cpm per alcune serie SOUCAN; fino a 20 fusti (X4 WeldCENTER™)
• Intervalli di velocità di saldatura: tip. 3–12 m/min (X4), fino a 120 m/min (serie SOUCAN ad alta velocità)
• Intervalli diametro corpo: es. 45–154 mm (SOUCAN 2000) fino a 575 mm (versione X4 grande)
• Intervalli altezza corpo: es. 50–950 mm a seconda della serie
• Intervalli spessore lamiera: 0,12–1,50 mm a seconda delle serie (es. X4: 0,4–1,5 mm)
• Diametro filo di rame (se applicabile): 1,24 / 1,38 / 1,50 mm (dipende dalla serie)
• Strumenti di calibrazione: Highspeed-UNITOOL, UNITOOL, COMPACT tool (dipende dalla serie)
• Raffreddamento: sistema FLUID+ integrato in circuito chiuso
• Controllo e automazione: fino a 20 servomotori, pannello operativo wireless, accesso remoto, connettività Soudronic Insights
• Monitoraggio saldatura opzionale: Qualimaker2
