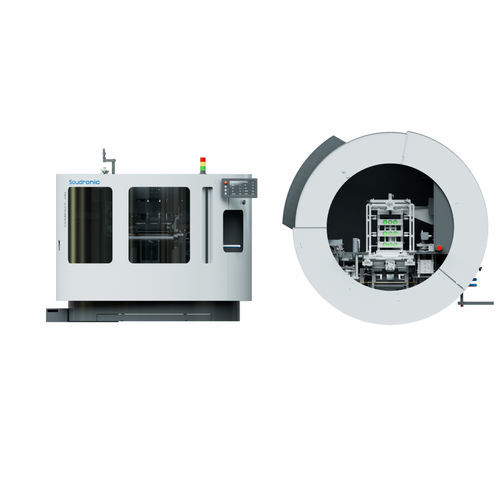

Macchina saldatrice a resistenza COMPACT 240

automaticada integraretipo inverter

Panoramica
La saldatrice COMPACT per corpo lattina è progettata per linee di produzione di lattine in tre pezzi. Forma gli stampi del corpo e salda la cucitura longitudinale con sovrapposizione minima grazie al principio Superwima. Il processo ottiene una cucitura appiattita di circa 1,4× lo spessore della lamiera, con ridotto consumo di filo e qualità di saldatura costante. Installata in tutto il mondo per produzione efficiente e integrazione compatta nelle linee esistenti.

Introduzione COMPACT 240/180/120
La serie COMPACT offre ingombro ridotto e piattaforma flessibile che supporta la saldatura top‑seam (standard sui modelli COMPACT 240/180/120); varianti di piattaforma possono accogliere anche concetti bottom‑seam. I modelli sono pensati per formati standard e dimensioni ridotte con cambi formato semplificati.

Vantaggi e caratteristiche chiave

• Design compatto e versatile adatto alla maggior parte delle linee di produzione
• Produzione fino a 240 lattine/min (COMPACT 240)
• Piccolo ingombro (da ≈2300 mm di diametro) e altezza macchina contenuta (~1740 mm)
• Macchina completamente carenata per sicurezza operatore e sicurezza alimentare
• Azionamento filo stop-and-go preciso che riduce il consumo di filo; gap regolabile fino a 1 mm per alimentazione continua di piccoli corpi
• QuickChange Plus: cambio altezza in ≈5 min; cambio formato completo in <20 min (automatico o manuale)
• Ricambi e utensili di taratura COMPACT a costi ottimizzati
• Pronta per integrazione con apparecchiature a monte/a valle e molte opzioni di automazione

Controllo, elettronica e software
Scelta dei sistemi di controllo: SMARTControl (opzione economica) o Soudronic UNICONTROL con funzioni avanzate. UNICONTROL 4 offre display touch più ampio (24"), nodi più veloci, servodrive (tecnologia 1‑wire) e regolazione del can-gap in produzione. Aggiornamenti OTA per miglioramenti continui.

Corrente di saldatura e trasmissione
Il convertitore di frequenza statico PULSAR garantisce controllo preciso della corrente di saldatura su tutta la gamma di frequenze con forme d'onda selezionabili, distanza nugget definibile e profili memorizzabili per ridurre il rischio di rottura del filo e ottimizzare le cuciture in base ai formati.

Raffreddamento e progettazione meccanica
Il sistema di raffreddamento FLUID+ in circuito chiuso raffredda l'intera macchina inclusa la testina a rulli DISCON+ mediante un unico fluido e uno scambiatore dedicato, assicurando condizioni termiche stabili durante la produzione.

DISCON+ e testina a rulli
La connessione D‑Lock della testina a rulli DISCON+ migliora la conduzione della corrente e riduce il rischio di perdite utilizzando punti di tenuta a superficie piatta per un contatto elettrico affidabile.

Funzionalità digitali
Soudronic Insights Ready: cruscotto di base con statistiche di produzione live per tempo limitato a livello di macchina e componente (stato macchina, efficienza, principali errori, contatore produzione, registro eventi).

Opzioni e pacchetti
Opzioni disponibili: Comfort package (cambio automatico dell'altezza del corpo e impostazioni automatiche del rollformer), monitoraggio dei consumi energetici (visualizzato in Insights), monitor SWM-3 / OCR-R (energia, forza di calibrazione, canale termico e controllo sovracorrente/reiezione), prontezza Industry 4.0 (OPC‑UA) e sistemi a polvere ottimizzati nei costi (UNICONTROL + SOUCOAT P-40S / future integrazioni con SMARTControl).

Accessori e attrezzature di prova
Accessori opzionali: tester cono, unità di dressaggio rulli di saldatura, saldatrice a freddo per giunzione filo, tester a palla (resistenza cucitura), taglierina a strisce STC (campioni controllo qualità), unità di misura diametro interno e Body Blank Measuring (BBM 1250) per controllo qualità offline degli stampi.

Specifiche tecniche

• Denominazione: serie COMPACT 240/180/120 (saldatura top‑seam)
• Produzione max.: 240 / 180 / 120 lattine/min (dipende dal modello)
• Diametro corpo: 52 / 65 – 165 mm (fino a 189 mm secondo formato)
• Altezza corpo: 50 – 360 mm
• Spessore lamiera: 0,15 – 0,28 mm
• Diametro filo rame: 1,24 / 1,38 / 1,50 mm
• Strumento di calibrazione: parti di cambio formato COMPACT disponibili
• Velocità di saldatura: 9 – 40 m/min
• Cucitura: top (COMPACT 240/180/120); varianti piattaforma supportano bottom‑seam
• Principio speciale di saldatura: Superwima (sovrapposizione minima; cucitura appiattita ≈ 1,4× spessore lamiera)
• QuickChange Plus: cambio altezza ≈5 min; cambio formato completo <20 min
• Raffreddamento: FLUID+ circuito chiuso per macchina e testina a rulli
• Opzioni di controllo: SMARTControl o UNICONTROL (UNICONTROL 4: monitor touch 24", nodi più veloci, servodrive, regolazione can-gap)
• Convertitore PULSAR: controllo preciso corrente, forme d'onda selezionabili, profili memorizzabili
• Digitale: aggiornamenti OTA; Soudronic Insights cruscotto live; Industry 4.0 (OPC‑UA)
• Sicurezza: macchina completamente carenata, interruttore di sicurezza per movimento lento, operazione a 2 mani per la movimentazione
