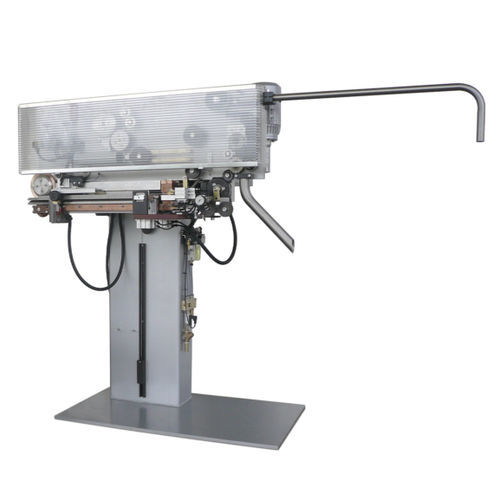

Macchina saldatrice a resistenza CM 21

a rullisemiautomaticaindipendente

Panoramica del prodotto
La saldatrice per corpo lattina forma i blank del corpo e salda la cucitura longitudinale nella produzione di lattine in tre pezzi. Il principio di saldatura Superwima richiede un sovrapposizionamento minimo di pochi decimi di millimetro e, insieme al controllo preciso della corrente e a una pressione abbinata, produce una cucitura schiacciata ≈ 1,4× lo spessore del lamierino. La CM 21 semi‑automatica è progettata per una produzione flessibile ed economica, con rapidi tempi di cambio formato e ingombro compatto per un facile spostamento.

Principio chiave di saldatura
Superwima: sovrapposizione minima di pochi decimi di millimetro; controllo preciso della corrente di saldatura; pressione abbinata sul sovrapposizionamento; cucitura schiacciata ≈ 1,4× spessore del lamierino.

Caratteristiche e vantaggi
Un sistema di bloccaggio brevettato mantiene una sovrapposizione costante su tutta la lunghezza di saldatura, migliorando la qualità della cucitura e consentendo verniciatura a polvere o lucido. Il design tollera tagli del blank irregolari (eccetto gravi curvature) e supporta modalità di saldatura a punti o continua.

• Sistema di bloccaggio brevettato che garantisce sovrapposizione costante e qualità di cucitura uniforme
• Tollerante a tagli irregolari del blank; le tolleranze di taglio non causano problemi di sovrapposizione (eccetto tagli arcuati)
• Tempi di cambio molto rapidi sui modelli semi‑automatici; il cambio diametro su CM 21 non richiede tempo di fermo; cambio altezza < 1 minuto
• Progettazione semi‑auto compatta con ingombro ~1 x 1 m; unità di raffreddamento opzionale e collegamenti elettrici/aria semplici
• Testine rullo superiori e inferiori a lunga durata con dischi di saldatura intercambiabili per ridurre i costi delle parti di usura
• Avanzamento filo a controllo di frequenza per ottimizzare la velocità di saldatura
• Saldatura a punti o continua selezionabile tramite pulsante
• Barra a Z per sovrapposizione precisa dei bordi della lamiera

Varianti macchina e applicazioni previste
La famiglia di prodotti copre più serie e formati per servire stabilimenti ad alte prestazioni e flessibilità, incluse applicazioni aerosol, alimenti & bevande e produzione industriale di lattine. Sono disponibili serie ad alta velocità e macchine compatte o semi‑automatiche per piccoli lotti e produzione versatile.

Accessori e strumenti di qualità
Accessori dedicati e unità di controllo qualità disponibili per produzione e test offline includono:

• Tester conico per controlli di espansione conica alle estremità anteriore/posteriore
• Unità di dressatura dei rulli di saldatura per profilatura professionale dei rulli di saldatura
• Saldatrice a pressione a freddo per unire il filo di rame dopo una rottura o cambio bobina (evita la reinfilatura)
• Tester di durezza della lamiera (tester di rimbalzo) per controlli di durezza del materiale
• Tester a sfera per verificare la resistenza/stabilità della cucitura lungo l'intera lunghezza del corpo lattina
• Tagliastrisce STC per tagliare strisce da corpi saldati/verniciati per controllo qualità
• Unità di misurazione diametro interno per controlli offline e monitoraggio durante il cambio formato
• Body Blank Measuring BBM 1250 per controllo delle tolleranze di taglio dei blank

Video e materiali
Video prodotto e macchine che mostrano saldatrici semi‑automatiche e di produzione, funzionamento e vantaggi (esempi: CM 21 semi‑auto WIMA, saldatrici L1 e L2 HVAC).

Specifiche / Dati tecnici

• Generale: principio di saldatura Superwima; cucitura schiacciata ≈ 1,4 × spessore lamierino
• Applicazioni tipiche: aerosol, alimenti & bevande, industriale
• Esempi di serie: SOUCAN 2000/1000/800; SOUCAN 1000 S/800 S; SOUCAN 600 S; COMPACT 240/180/120; COMPACT 80/60/40; X7; X5; X4; STW; Semi-Auto; X8
• CM 21 Semi Automatic Welder: Produzione max: funzionamento manuale; Diametro corpo: 52/99 – 330 mm (Butterfly); Altezza corpo: 50 – 330*/420 mm (Butterfly) (*altezza max con braccio di saldatura per 52 mm); Spessore lamierino: 0,19 – 0,36 mm (Butterfly); Diametro filo rame: 1,5 mm; Velocità di saldatura: 9 – 14 m/min; Cambio formato: 2 min; Alimentazione: 3 x 400 VAC + N + Terra, 50/60 Hz; Fusibile & potenza: 32 A, 25 kVA (monofase); Pressione acqua: 5 bar; Portata: min. 15 l/min; Potenza raffreddamento: min. 5 kW; Pressione e consumo aria: 6 bar, 5 m3/h; Sovrapposizione cucitura: 2,5 mm (Butterfly); Temp. acqua raffreddamento: max. 25 °C con PowerROLL
• L1 Semi Automatic Welder (HVAC): Diametro corpo: 80 – 1000 mm; Altezza/ lunghezza corpo: 50 – 1000 mm; Spessore lamierino: 0,3 – 1,0 mm; Diametro filo rame: 1,8 mm; Velocità di saldatura: 4 – 8 m/min; Cambio formato: 2 min; Alimentazione: 3 x 400 VAC 50/60 Hz + N + Terra; Fusibile & potenza: 3 x 80 A, 35 kVA; Pressione acqua: 5 bar; Portata: min. 15 l/min pompa; Potenza raffreddamento: min. 5 kW; Pressione e consumo aria: 6 bar, 10 m3/h; Sovrapposizione cucitura: 6,0 mm; Temp. acqua raffreddamento: max. 25 °C con PowerROLL
• L2 Semi Automatic Welder (HVAC, saldatura capovolta): Diametro corpo: 100 – 1500 mm; Altezza/ lunghezza corpo: 100 – 1500 mm; Spessore lamierino: 0,3 – 1,25 mm; Diametro filo rame: 1,8 mm; Velocità di saldatura: 4 – 8 m/min; Cambio formato: 2 min; Alimentazione: 3 x 400 VAC 50/60 Hz + N + Terra; Fusibile & potenza: 3 x 100 A, 50 kVA; Pressione acqua: 5 bar; Portata: min. 15 l/min pompa; Potenza raffreddamento: min. 6 kW; Pressione e consumo aria: 6 bar, 10 m3/h; Sovrapposizione cucitura: 6,0 mm; Temp. acqua raffreddamento: max. 25 °C con PowerROLL
• Esempi prestazionali selezionati: SOUCAN 2000/1000/800 – Prod. max. 900 cpm; Diametro corpo 45–154 mm; Altezza corpo 64–320 mm; Spessore lamierino 0,13–0,31 mm; Velocità di saldatura 9–120 m/min; Strumento di calibrazione: Highspeed-UNITOOL
• Altre serie: COMPACT e serie X coprono ulteriori gamme di produzione, diametri/altezza e spessori in base ai dati di serie
• Manutenzione & costi di esercizio: testine rullo a lunga durata con anelli di saldatura intercambiabili per ridurre i costi delle parti di usura
