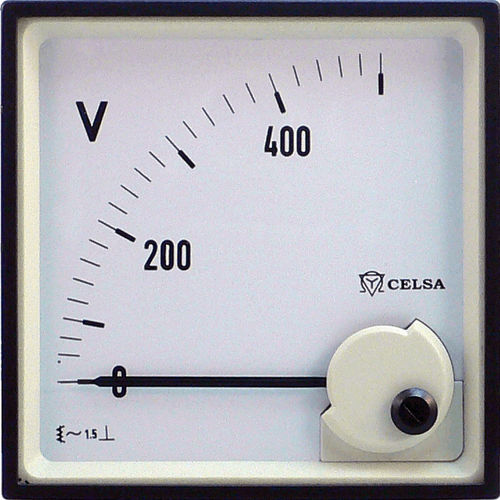

Strumento di misura di tensione AC EQ series

di corrente CAdi frequenzaelettrico

I misuratori a pannello a ferro mobile sono utilizzati principalmente per la misurazione di correnti e tensioni CA nell'intervallo di frequenza di 15 ... 100 Hz. Indicano il valore efficace dell'onda, anche con armoniche elevate, con un'influenza minima sulla precisione. I nostri strumenti sono normalmente calibrati per la corrente alternata sinusoidale. Per correnti superiori a 100A o tensioni elevate, gli strumenti devono essere collegati tramite trasformatori di misura. Gli strumenti Movin Iron possono essere collegati in qualsiasi ordine senza osservare la polarità (ki) sul trasformatore di corrente. Scala - 90º Classe - 1,5 Dimensioni in mm - 48 x 48 / 72 x 72 / 96 x 96 / 144 x 144 Guida DIN - EQ35 Dati elettrici Capacità di sovraccarico secondo DIN 43780 Continuo 1,2 volte il valore nominale Breve durata 10 x IN 5 s negli amperometri 2 x UN 5 s nei voltmetri Il tempo di regolazione è di circa 1 minuto. Consumo Amperometri fino a 15 A 0,5 VA Amperometri oltre 15 A 0,8 VA Voltmetro tra 1 - 4,5 VA Strumenti a ferro mobile Movimento a ferro mobile con smorzamento a olio di silicone. Sospensione a perno con cuscinetti a molla per la resistenza alle vibrazioni e agli urti. Scala scala a 90°, compressa all'inizio. Divisione grossolana-fine. Per gli amperometri con scala di sovraccarico, copre tra il 10% (per 1,2In) e il 35% (per 5In) della lunghezza totale della scala
