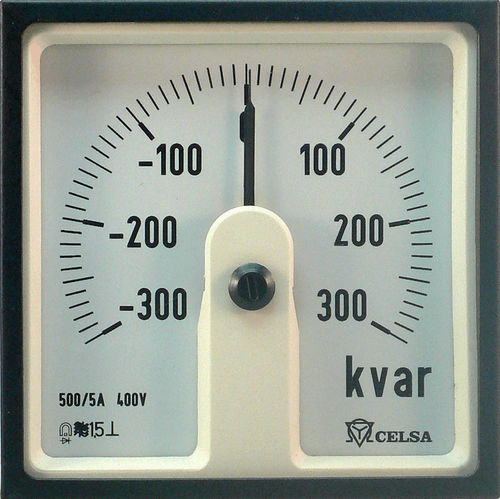

Strumento di misura di tensione AC DAQb series

di corrente CAelettricomeccanico

I varmetri DAQ sono utilizzati per la misura della potenza reattiva. Esistono versioni per corrente alternata monofase e trifase a 3 o 4 fili per carichi bilanciati e sbilanciati. L'intervallo di frequenza è di 50-60 Hz. Sistema ferrodinamico, con un elemento di misura per DAQ/1wb, DQ/1db e DQ/1b; due elementi per DQ/2 (sistema aron) e 2 1/2 elementi per DQ/3b. Smorzamento a correnti parassite, con sospensione del perno e cuscinetti a molla per la resistenza alle vibrazioni e agli urti Scala - 240º Classe - 1,5 Dimensioni in mm - 96 x 96 / 144 x 144 Consumo Il consumo per percorso di corrente è < 0,2 VA Il consumo di corrente nel percorso di tensione è < 3,9 VA Scala scala a 90°, praticamente lineare. Divisione grossolana-fine: il valore di fondo scala deve essere compreso tra 0,2 e 2 volte la potenza apparente nominale, calcolata come segue: - Per la corrente alternata monofase: S(W) = Tensione primaria (V) x Corrente primaria (A) - Per la corrente alternata trifase: S(W) = √3x Tensione primaria linea-linea (V) x Corrente primaria (A) Se non diversamente indicato, il valore di fondo scala è calcolato arrotondando S a uno dei seguenti valori standard: 1 - 1,2 - 1, 5 - 2 - 2,5 3 - 4 - 5 - 6 - 7,5 - 8 o i loro multipli decimali. Su richiesta: Centro zero. Ad esempio, -100-0-100kW Capacità di sovraccarico secondo DIN 43780
