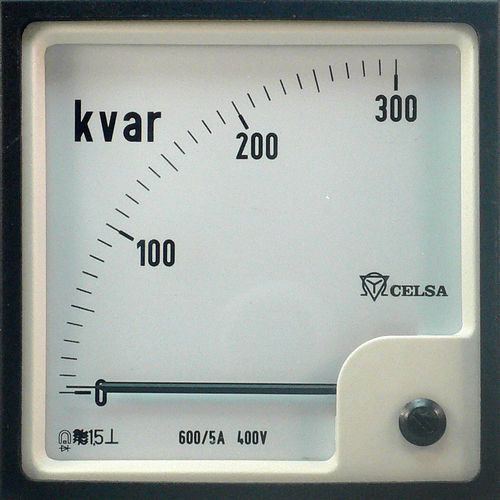

Strumento di misura di tensione AC DQB

di corrente CAdi frequenzaelettrico

I varmetri DQ sono utilizzati per la misurazione della potenza reattiva. Esistono versioni per corrente alternata monofase e trifase a 3 o 4 fili per carichi bilanciati e sbilanciati. Sistema ferrodinamico, con un elemento di misura per DQ/1wb, DQ/1dband DQ/1b; due elementi per DQ/2 (sistema aron) e 2 1/2 elementi per DQ/3b. Smorzamento a correnti parassite, con sospensione a perno e cuscinetti a molla per la resistenza alle vibrazioni e agli urti. Consumo Il consumo per percorso di corrente è < 0,2 VA Il consumo di corrente nel percorso di tensione è < 3,9 VA Scala scala a 90°, praticamente lineare. Divisione grossolana-fine- Il valore di fondo scala deve essere tra 0,2 e 2 volte la potenza apparente nominale, calcolata come segue: - Per la corrente alternata monofase: S(W) = Tensione primaria (V) x Corrente primaria (A) - Per la corrente alternata trifase: S(W) = √3x Tensione primaria linea-linea (V) x Corrente primaria (A) Se non diversamente indicato, il valore di fondo scala viene calcolato arrotondando S per difetto a uno dei seguenti valori standard: 1 - 1,2 - 1, 5 - 2 - 2,5 3 - 4 - 5 - 6 - 7,5 - 8 o 6 - 7,5 - 8 o i loro multipli decimali. Su richiesta: Centro zero. Esempio: -100-0-100kW Capacità di sovraccarico secondo DIN 43780 Capacità di sovraccarico continuo 1,2 ln
