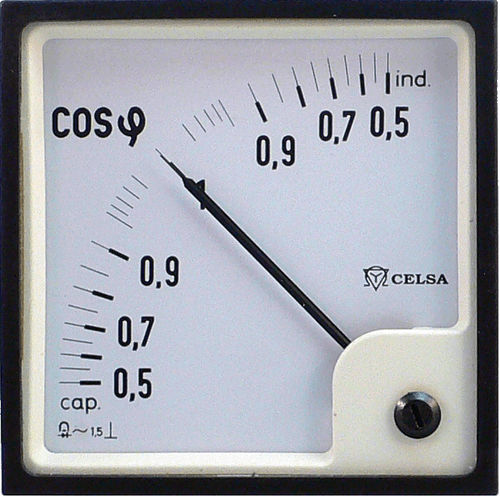

Apparecchio di misura di fattore di potenza DPQ series

di tensione ACdi corrente CAdi frequenza

I DPQ sono utilizzati per la misura del fattore di potenza (cos φ). Esistono versioni per corrente alternata monofase e trifase, per carichi bilanciati o sbilanciati. Le versioni .../2 sono adatte a linee con o senza neutro. La frequenza è di 50 o 60 Hz. I modelli DPQ../1 y ../2 sono utilizzati per sistemi elettrodinamici a bobine incrociate elettrodinamici a spire incrociate. Sono tutti dotati di smorzamento a correnti parassite, sospensione del perno e cuscinetti a molla per la resistenza alle vibrazioni e agli urti. I tipi DPQ non hanno una coppia di ripristino meccanica né un regolatore di zero. Pertanto, la lancetta non ha una posizione determinata quando lo strumento è scollegato. Scala - 90º Classe - 1,5 Dimensioni in mm - 72 x 72 / 96 x 96 / 144 x 144 Scala Scale non lineari a 90º (DPQ.../1 e /2) o a 360º (DPQ.../3). Divisione grossolana-fine divisione grossolana-fine. Il DPQ.../3 è in grado di misurare il fattore di potenza nei quattro quadranti (potenza attiva esportata o importata, con fattore di potenza induttivo o capacitivo) induttiva o capacitiva). Esecuzione in scala standard: cap. 0,5-1-0,5 ind. cap. 0,8-1-0,3 ind. cap. 0,8-1-0,8 ind.
