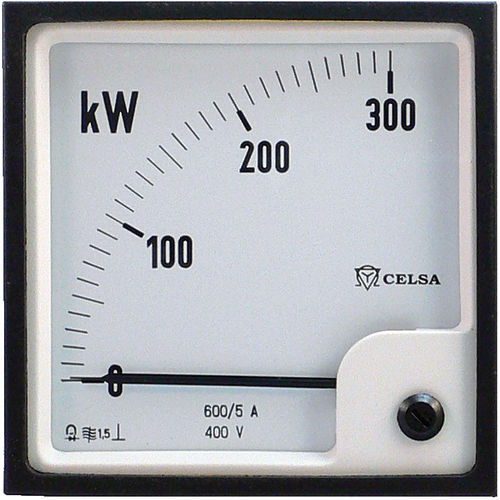

Apparecchio di misura della potenza di potenza attiva DQ

analogicomonofasetrifase

I wattmetri DQ sono utilizzati per la misurazione della potenza attiva. Esistono versioni per corrente alternata monofase e trifase a 3 o 4 fili per carichi bilanciati e sbilanciati. L'intervallo di frequenza è di 50-60 Hz. Sistema ferrodinamico, con un elemento di misura per DQ/1w, DQ/1d e DQ/1; due elementi per DQ/2 (sistema aron), e 2 1/2 elementi per DQ/3. Smorzamento a correnti parassite, con sospensione del perno e cuscinetti a molla per la resistenza alle vibrazioni e agli urti. Consumo Il consumo per percorso di corrente è < 0,2 VA Il consumo di corrente nel percorso di tensione è < 3,9 VA Scala scala a 90°, praticamente lineare. Divisione grossolana-fine- Il valore di fondo scala deve essere tra 0,2 e 2 volte la potenza apparente nominale, calcolata come segue: - Per la corrente alternata monofase: S(W) = Tensione primaria (V) x Corrente primaria (A) - Per la corrente alternata trifase: S(W) = √3x Tensione primaria linea-linea (V) x Corrente primaria (A) Se non diversamente indicato, il valore di fondo scala è calcolato arrotondando S per difetto a uno dei seguenti valori standard: 1 - 1,2 - 1, 5 - 2 - 2,5 3 - 4 - 5 - 6 - 7,5 - 8 o i loro multipli decimali. . Su richiesta: Centro zero. Esempio Por, -100-0-100kW Capacità di sovraccarico secondo DIN 43780 Capacità di sovraccarico continuo 1,2 ln
