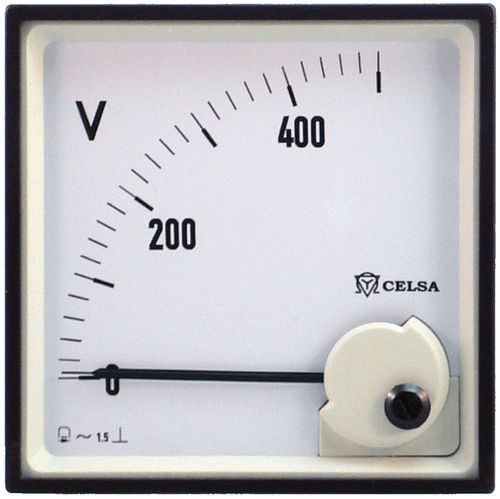

Strumento di misura di tensione AC PR series

di corrente CAdi frequenzaelettronico

I raddrizzatori a bobina mobile sono adatti a misurare correnti e tensioni alternate sinusoidali. L'intervallo di frequenza per i voltmetri e i millimetri fino a 600 mA è compreso tra 25 e 10.000 Hz. Per correnti superiori a 1A - 5A, la frequenza non può superare i 50 o 60 Hz. (Su richiesta: 400 Hz). È possibile misurare correnti e tensioni superiori collegando gli strumenti a trasformatori di misura adeguati. Dati elettrici Capacità di sovraccarico secondo DIN 43780 Continuo 1,2 volte il valore nominale Breve durata 10 x IN 5 s amperometri 2 voltmetri UN 5 s Il tempo di regolazione è di circa 1 minuto. Consumo Voltmetro: circa 1 mA Amperometro: fino a 800 mA: 1 caduta di tensione fino a 1,5 V da 800 mA: circa 0,25 VA Strumenti a bobina mobile con raddrizzatore Sistema raddrizzatore a bobina mobile autoschermante, con movimento del magnete centrale e molle per la creazione della coppia di ripristino. Sospensione a perno con cuscinetti a molla per la resistenza alle vibrazioni e agli urti. Scale scala a 90º (PR..)/ 240º (PAR...n), praticamente lineare. Leggermente compressa all'inizio per i voltmetri inferiori a 40 V. Le graduazioni all'inizio della scala sono soppresse elettricamente nei voltmetri a valore nominale. o-fino. - Per la misurazione diretta della corrente e della tensione alternate o - Per il collegamento al trasformatore di corrente e tensione - Classe 1.5
