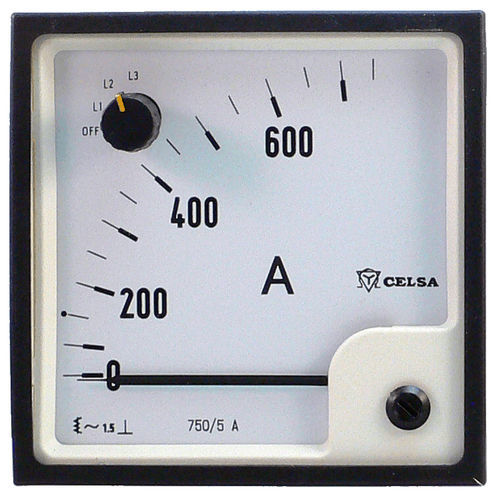

Strumento di misura di tensione AC EQ SWT Series

di corrente CAdi frequenzadigitale

Si tratta di un amperometro per la misurazione della corrente in ciascuna fase di una linea trifase a 50-60 Hz. I voltmetri trifase sono utilizzati per misurare le tensioni tra le fasi, o fase-fase e fase-neutro di una linea. Essi incorporano un interruttore per selezionare i fili tra i quali si desidera effettuare la misurazione. L'EQ..n SWT ha anche una posizione di disconnessione nell'interruttore (OFF). Indicano il valore efficace della tensione, anche con armoniche elevate, con un'influenza minima sulla precisione. Indicare nell'ordine se gli strumenti sono collegati direttamente (max. 10 A) o a un trasformatore di corrente. In questo caso, indicare il rapporto del trasformatore di corrente). Dati elettrici Capacità di sovraccarico secondo DIN 43780 Continuo 1,2 volte il valore nominale Breve durata 2 x UN 5 s voltmetri Il tempo di regolazione è di circa 1 minuto. Ferro mobile Bobina mobile con sistema raddrizzatore nell'amperometro, movimento auto schermante, con magnete centrale. Utilizzano molle per la creazione della coppia di ripristino e sospensioni a perno con cuscinetti a molla per la resistenza alle vibrazioni e agli urti Scala scala a 90° con divisione grossolana-fine. Le scale sono praticamente lineari
