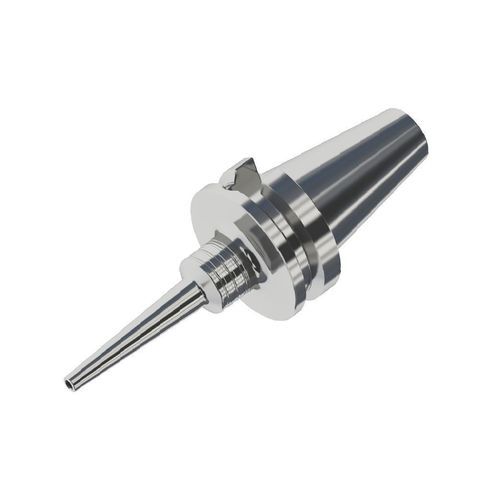

Portautensile BT

a calettamentoper lavorazioneper meccanica di precisione

Panoramica del prodotto

• Bilanciamento dinamico: G2.5 a 25.000 rpm; G1.0 a 60.000 rpm
• Alta precisione: design extra-lungo; eccentricità del porta-utensile ≤0,001 mm; ≤0,003 mm a 4×D
• Forza di serraggio aumentata: fino a 2× lo standard DIN
• Resistente a corrosione, usura e ruggine: trattamento superficiale specializzato
• Minima deformazione dopo trattamento termico: scanalatura chiave fresata dopo il trattamento termico
• Durata: fino a 3.000 cicli di serraggio con acciaio legato speciale e Conprofe Shrink-Fit Machine

Principio di funzionamento
Il serraggio si basa sull'espansione e contrazione termica. Riscaldare il porta-utensile con l'unità Shrink-Fit, inserire l'utensile da taglio mentre la sede interna è dilatata, quindi raffreddare per consentire al porta-utensile di contrarsi e serrare direttamente l'utensile.
Il sistema serra l'utensile senza connettori meccanici come mandrini o dadi, rendendolo adatto alla lavorazione ad alta velocità che richiede precisione dell'eccentricità, bilanciamento dinamico e rigidezza di serraggio.

Casi d'applicazione
Progettato per il serraggio di diversi utensili da taglio impiegati in aeronautica, produzione di semiconduttori, lavorazioni mediche e altre applicazioni industriali ad alta precisione.

Parametri tecnici
Item (Unità: mm) — Tipo Standard — Tipo Ultra Sottile
Diametro di serraggio d — 4-10 — 4-10
D — 10-22 — 7-13
D1 — 25-36 — 25-36
L — 75-120 — 95-180
M — 22-67 — 42-97
Lunghezza min. di serraggio E — 12-30 — 12-30
Spessore parete t — 3-6 — 1.5

Caratteristiche / Specifiche tecniche

• Diametro di serraggio (d): Standard 4-10 mm; Ultra Sottile 4-10 mm
• D: Standard 10-22 mm; Ultra Sottile 7-13 mm
• D1: 25-36 mm (entrambi i tipi)
• L (Lunghezza): Standard 75-120 mm; Ultra Sottile 95-180 mm
• M: Standard 22-67 mm; Ultra Sottile 42-97 mm
• Lunghezza minima di serraggio (E): 12-30 mm (entrambi i tipi)
• Spessore parete (t): Standard 3-6 mm; Ultra Sottile 1,5 mm
• Classe di bilanciamento: G2.5 a 25.000 rpm; G1.0 a 60.000 rpm
• Precisione di eccentricità: ≤0,001 mm (porta-utensile); ≤0,003 mm a 4×D
• Forza di serraggio: fino a 2× lo standard DIN
• Durata: fino a 3.000 cicli di serraggio con acciaio legato speciale e Conprofe Shrink-Fit Machine
• Superficie: trattamento speciale per resistere a corrosione, usura e ruggine
