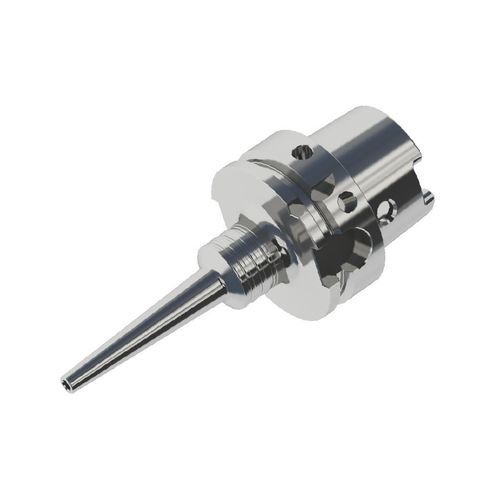

Portautensile HSK

a calettamentodi fresaturaper lavorazione

Panoramica

• Elevato bilanciamento dinamico: bilanciato a G2.5 a 25.000 rpm e a G1.0 a 60.000 rpm
• Alta precisione: design extra-lungo; runout del portautensili ≤ 0,001 mm; precisione del runout entro 0,003 mm a 4×D
• Alta forza di serraggio: fino a 2× lo standard DIN
• Resistente a corrosione, usura e ruggine: trattamento superficiale speciale
• Nessuna deformazione dopo il trattamento termico: scanalatura della chiave fresata con precisione dopo il trattamento
• Cicli di serraggio duraturi: fino a 3000 cicli con acciaio legato speciale se utilizzato con Conprofe Shrink-Fit Machine

Principio di funzionamento
Il serraggio avviene per dilatazione e contrazione termica. Il portautensili viene riscaldato con una macchina Shrink-Fit e l'utensile viene inserito mentre la camera interna si dilata. Dopo il raffreddamento, il portautensili si contrae e blocca l'utensile direttamente, senza componenti meccanici come pinze o dadi. Questo principio è adatto per lavorazioni ad alta velocità che richiedono precisione, bilanciamento dinamico e rigidità di serraggio.

Casi d'applicazione
Adatto per il bloccaggio di vari utensili da taglio in aeronautica, semiconduttori, medicale e altre applicazioni industriali di lavorazione.

Parametri tecnici

• Unità: mm
• Diametro di serraggio d: Standard 4–10 | Ultra Slim 4–10
• D: Standard 10–22 | Ultra Slim 7–13
• D1: Standard 25–42 | Ultra Slim 25–36
• L (lunghezza): 85–180 (entrambi i tipi)
• M: Standard 42–67 | Ultra Slim 42–97
• Lunghezza minima di serraggio E: 12–30 (entrambi i tipi)
• Spessore parete t: Standard 3–6 | Ultra Slim 1,5

Caratteristiche / specifiche tecniche

• Serie: HSK Series
• Materiali: Acciaio inossidabile (variante Ultra Slim)
• Bilanciamento: G2.5 a 25.000 rpm; G1.0 a 60.000 rpm
• Runout: runout del portautensili ≤ 0,001 mm; precisione entro 0,003 mm a 4×D
• Forza di serraggio: fino a 2× lo standard DIN
• Superficie: trattamento speciale per resistenza a corrosione, usura e ruggine
• Trattamento termico: scanalatura della chiave fresata dopo il trattamento per evitare deformazioni
• Cicli di serraggio: fino a 3000 volte con acciaio legato speciale se utilizzato con Conprofe Shrink-Fit Machine
• Gamma diametri di serraggio: 4–10 mm
• Spessore parete (Ultra Slim): 1,5 mm
• Gamma lunghezze L: 85–180 mm
