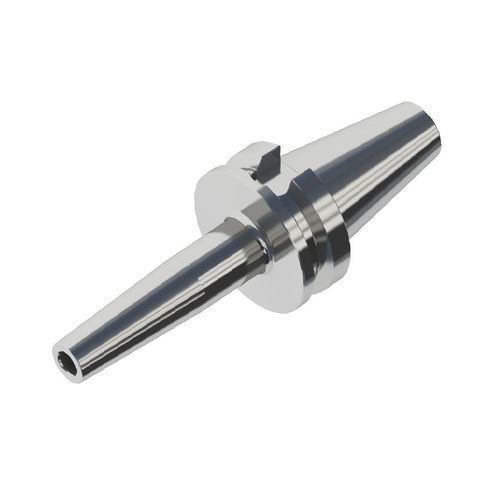

Portautensile BT

a calettamentoper lavorazioneper meccanica di precisione

Panoramica del prodotto

• Elevato bilanciamento dinamico: bilanciato a G2.5 a 25.000 giri/min; G1.0 a 60.000 giri/min
• Alta precisione: design extra-lungo; gioco radiale del porta-utensile 0,001 mm; precisione del gioco ≤ 0,003 mm a 4×D
• Elevata forza di serraggio: circa 2× lo standard DIN
• Trattamento superficiale: anticorrosione, resistente all'usura e alla ruggine
• Durata: fino a 3000 cicli di serraggio con la Conprofe Shrink-Fit Machine

Principio di funzionamento
Il serraggio avviene per dilatazione termica: riscaldare il porta-utensile BT Series con un'unità Shrink-Fit, inserire l'utensile quando la sede interna si dilata, quindi raffreddare per ottenere un accoppiamento interferenziale stretto senza mandrini o dadi. Adatto per lavorazioni ad alta velocità che richiedono precisione, bilanciamento e rigidità di serraggio.

Casi d'applicazione
Progettato per il serraggio di diversi utensili da taglio in aerospaziale, semiconduttori, medicale e nelle lavorazioni di precisione in generale.

Parametri tecnici

• Diametro di serraggio d: Standard 4–20 mm; Slim 4–20 mm
• D: Standard 15–33 mm; Slim 10–27 mm
• D1: Standard 20–51 mm; Slim 14–33 mm
• L (Lunghezza): Standard 80–160 mm; Slim 90 mm
• Lunghezza minima di inserimento E: Standard 15–42 mm; Slim 15–47 mm
• Lunghezza massima di inserimento H: Standard 60–210 mm; Slim 65–110 mm
• Bilanciamento dinamico: G2.5 @25.000 giri/min; G1.0 @60.000 giri/min
• Gioco radiale: 0,001 mm; precisione del gioco ≤ 0,003 mm a 4×D
• Forza di serraggio: circa 2× lo standard DIN

Specifiche

• Materiale: acciaio legato, lavorazione di precisione
• Superficie: trattamento speciale anticorrosione/resistente all'usura
• Cicli stimati di serraggio: fino a 3000 con la Conprofe Shrink-Fit Machine
