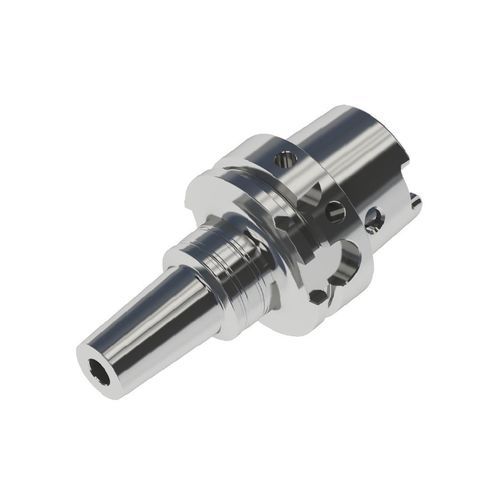

Portautensile HSK

a calettamentoper lavorazionebilanciato

Panoramica del prodotto

• Elevato bilanciamento dinamico: bilanciato a G2.5 a 25.000 giri/min; G1.0 a 60.000 giri/min
• Alta precisione: design extra-long; concentricità del portautensili ≤0,001 mm; precisione della concentricità entro 0,003 mm a 4×D
• Elevata forza di serraggio: fino a 2× lo standard DIN
• Trattamento superficiale: anticorrosione, resistente all'usura e antiruggine
• Fresatura fine della scanalatura dopo trattamento termico per evitare deformazioni
• Cicli di serraggio durevoli: fino a 3.000 serraggi con acciaio legato speciale e macchina Conprofe Shrink-Fit

Principio di funzionamento
Il serraggio si ottiene tramite espansione e contrazione termica: il portautensili viene riscaldato con l'unità Shrink-Fit, l'utensile viene inserito mentre la sede interna è dilatata e, al raffreddamento, il portautensili si contrae serrando l'utensile direttamente senza mandrini o dadi. Questo sistema è indicato per lavorazioni ad alta velocità che richiedono precisione, bilanciamento dinamico e rigidità di serraggio.

Casi applicativi
Adatto per il bloccaggio di diversi utensili da taglio nei settori aerospaziale, dei semiconduttori, medicale e in altre applicazioni industriali.

Parametri tecnici

• Diametro di serraggio d: 4–10 mm (Standard / Ultra Slim)
• D: 10–22 mm (Standard) / 7–13 mm (Ultra Slim)
• D1: 25–42 mm (Standard) / 25–36 mm (Ultra Slim)
• L: 85–180 mm
• M: 42–67 mm (Standard) / 42–97 mm (Ultra Slim)
• Lunghezza minima di serraggio E: 12–30 mm
• Spessore parete t: 3–6 mm (Standard) / 1,5 mm (Ultra Slim)

Caratteristiche / Specifiche tecniche

• Serie: HSK Series
• Materiale: Acciaio inossidabile (Standard)
• Bilanciamento dinamico: G2.5 a 25.000 giri/min; G1.0 a 60.000 giri/min
• Concentricità: concentricità del portautensili ≤0,001 mm; precisione entro 0,003 mm a 4×D
• Forza di serraggio: fino a 2× lo standard DIN
• Trattamento superficiale: anticorrosione, resistente all'usura, antiruggine
• Trattamento termico: fresatura fine della scanalatura dopo trattamento termico per evitare deformazioni
• Cicli di serraggio: fino a 3.000 con acciaio legato speciale e macchina Conprofe Shrink-Fit
