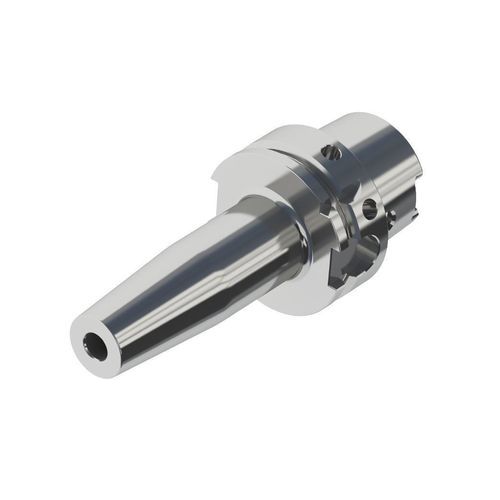

Portautensile HSK

a calettamentostandardslim

Panoramica del prodotto

• Elevata equilibratura dinamica: equilibrato a G2.5 a 25.000 rpm; equilibrato a G1.0 a 60.000 rpm
• Alta precisione: design extra-lungo; runout del porta-utensile ≤0,001 mm; precisione del runout ≤0,003 mm a 4×D
• Elevata forza di serraggio: forza di serraggio circa 2× lo standard DIN
• Resistente alla corrosione, all'usura e alla ruggine: trattamento superficiale speciale
• Alta precisione senza deformazioni dovute al trattamento termico: gola della chiavetta fresata finemente dopo il trattamento termico
• Cicli di serraggio duraturi: fino a 3000 serraggi con la Conprofe Shrink-Fit Machine

Principio di funzionamento
Il serraggio si basa sull'espansione e contrazione termica. Il porta-utensile viene riscaldato con un'unità Shrink-Fit e l'utensile viene inserito quando la sede interna si espande. Al raffreddamento il porta si contrae e blocca l'utensile direttamente senza componenti meccanici come pinze o dadi. Questo design è ideale per lavorazioni ad alta velocità che richiedono alta precisione, equilibratura dinamica e rigidità di serraggio.

Casi di applicazione
Adatto per il bloccaggio di vari utensili da taglio in aerospaziale, semiconduttori, settore medicale e altre applicazioni industriali che richiedono precisione ed equilibrio.

Parametri tecnici

• Tipo Standard: Diametro di serraggio d: 4–20 mm; D: 15–44 mm; D1: 20–53 mm; L: 60–160 mm; Lunghezza minima di serraggio E: 15–48 mm; Lunghezza massima di serraggio H: 40–95 mm (unità: mm)
• Tipo Slim: Diametro di serraggio d: 4–12 mm; D: 10–18 mm; D1: 14–30 mm; L: 65–120 mm; Lunghezza minima di serraggio E: 15–42 mm; Lunghezza massima di serraggio H: 45–95 mm (unità: mm)

Caratteristiche / Specifiche tecniche

• Classe di equilibratura dinamica: G2.5 @ 25.000 rpm; G1.0 @ 60.000 rpm
• Runout: ≤0,001 mm (porta-utensile); ≤0,003 mm a 4×D
• Forza di serraggio: ≈2× lo standard DIN
• Materiale: acciaio legato (come indicato per questo modello)
• Trattamento superficiale: trattamento speciale anticorrosione, resistente all'usura e alla ruggine
• Gola chiavetta: fresata finemente dopo il trattamento termico per evitare deformazioni
• Cicli di serraggio: fino a 3000 volte con la Conprofe Shrink-Fit Machine
• Varianti di design: Tipo Standard e Tipo Slim con dimensioni elencate sopra
