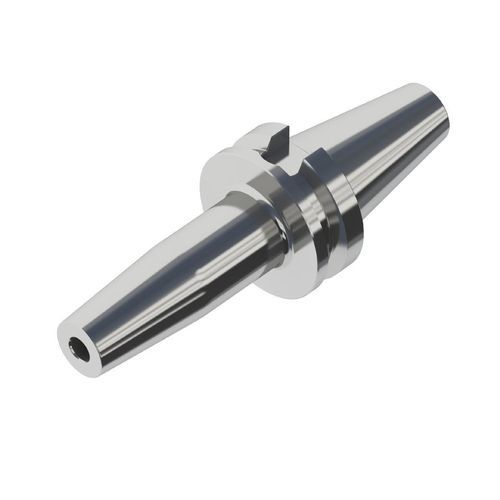

Portautensile BT

a calettamentoper lavorazioneper meccanica di precisione

Panoramica del prodotto

• Elevato bilanciamento dinamico: bilanciato a G2.5 a 25.000 giri/min; bilanciato a G1.0 a 60.000 giri/min
• Alta precisione: design extra-long; gioco assiale del porta-utensile ≤0,001 mm; precisione del gioco entro 0,003 mm a 4×D
• Forte forza di serraggio: circa 2× lo standard DIN
• Resistente a corrosione, usura e ruggine: trattamento superficiale speciale
• Precisione dimensionale con minima deformazione da trattamento termico: fresatura fine della scanalatura dopo trattamento termico
• Durata: fino a 3.000 cicli di serraggio con Conprofe Shrink-Fit Machine

Principio di funzionamento
Il serraggio sfrutta l'espansione e la contrazione termica. Il porta-utensile viene riscaldato con l'unità Shrink-Fit, l'utensile viene inserito mentre la sede interna è dilatata e, raffreddandosi, il corpo si contrae bloccando l'utensile. Non sono necessari elementi di collegamento meccanici (pinze, dadi), rendendo il sistema adatto alla lavorazione ad alta velocità che richiede bilanciamento dinamico, precisione del gioco e rigidità di serraggio.

Casi d'applicazione
Idoneo per il serraggio di diversi utensili da taglio in aerospaziale, semiconduttori, medicale e altre applicazioni industriali di lavorazione.

Parametri tecnici
Item (Unità: mm) | Tipo Standard | Tipo Slim
Diametro di serraggio d | 4-20 | 4-20
D | 15-33 | 10-27
D1 | 20-51 | 14-33
L | 80-160 | 90
Lunghezza minima di inserimento E | 15-42 | 15-47
Lunghezza massima di inserimento H | 60-210 | 65-110

Caratteristiche / Specifiche tecniche

• Bilanciamento dinamico: G2.5 a 25.000 giri/min; G1.0 a 60.000 giri/min
• Gioco assiale: ≤0,001 mm (porta-utensile); precisione del gioco entro 0,003 mm a 4×D
• Forza di serraggio: circa 2× lo standard DIN
• Materiale / Finitura: acciaio legato con trattamento superficiale speciale per resistenza a corrosione/usura/ruggine
• Progettazione: design extra-long per supportare alta precisione
• Trattamento termico e lavorazione: fresatura fine della scanalatura dopo trattamento termico per evitare deformazioni
• Durata: fino a 3.000 cicli di serraggio con Conprofe Shrink-Fit Machine
• Dimensioni tipiche (Tipo Standard): diametro di serraggio 4–20 mm; D 15–33 mm; D1 20–51 mm; L 80–160 mm; inserimento min. E 15–42 mm; inserimento max. H 60–210 mm
• Dimensioni tipiche (Tipo Slim): diametro di serraggio 4–20 mm; D 10–27 mm; D1 14–33 mm; L 90 mm; inserimento min. E 15–47 mm; inserimento max. H 65–110 mm
