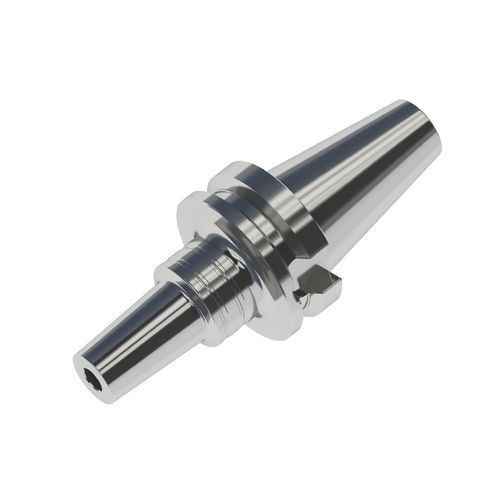

Portautensile BT

a calettamentodi fresaturadi foratura

Caratteristiche principali

• Elevato equilibrio dinamico: equilibrato a G2.5 a 25.000 rpm; equilibrato a G1.0 a 60.000 rpm
• Alta precisione: design extralungo; eccentricità del portautensili ≤0,001 mm; precisione dell'eccentricità entro 0,003 mm a 4×D
• Elevata forza di serraggio: forza di serraggio ≈ 2× norma DIN
• Resistente a corrosione, usura e ruggine: trattamento superficiale speciale
• Nessuna deformazione da trattamento termico: scanalatura della chiavetta fresata dopo trattamento termico
• Lunga durata: fino a 3000 cicli di serraggio con Conprofe Shrink-Fit Machine

Principio di funzionamento
Stringe l'utensile tramite espansione e contrazione termica. Il portautensili viene riscaldato con un'unità Shrink-Fit e l'utensile inserito mentre il foro interno è espanso. Dopo il raffreddamento, il portautensili si contrae e blocca l'utensile direttamente, senza mandrini o dadi. Questa soluzione garantisce alta concentricità, equilibrio dinamico e rigidità di serraggio, idonea per lavorazioni ad alta velocità.

Casi di applicazione
Adatto per il serraggio di vari utensili da taglio in aerospaziale, semiconduttori, medicale e altre applicazioni industriali.

Parametri tecnici
Voce (Unità: mm) | Tipo standard | Tipo ultra slim
Diametro di serraggio d | 4-10 | 4-10
D (diametro esterno) | 10-22 | 7-13
D1 | 25-36 | 25-36
L (lunghezza) | 75-120 | 95-180
M | 22-67 | 42-97
Lunghezza minima di serraggio E | 12-30 | 12-30
Spessore parete t | 3-6 | 1.5

Specifiche / dati tecnici

• Serie: BT series
• Materiale: Acciaio inossidabile (Standard)
• Diametro di serraggio d: 4–10 mm (entrambi i tipi)
• D (diametro esterno): Standard 10–22 mm; Ultra Slim 7–13 mm
• D1: 25–36 mm (entrambi i tipi)
• L (lunghezza): Standard 75–120 mm; Ultra Slim 95–180 mm
• M: Standard 22–67 mm; Ultra Slim 42–97 mm
• Lunghezza minima di serraggio E: 12–30 mm (entrambi i tipi)
• Spessore parete t: Standard 3–6 mm; Ultra Slim 1.5 mm
• Equilibrio dinamico: G2.5 @ 25.000 rpm; G1.0 @ 60.000 rpm
• Eccentricità: portautensili ≤0,001 mm; precisione dell'eccentricità entro 0,003 mm a 4×D
• Forza di serraggio: circa 2× norma DIN
• Durata: fino a 3000 cicli di serraggio con Conprofe Shrink-Fit Machine
• Superficie: trattamento speciale per resistenza a corrosione, usura e ruggine
