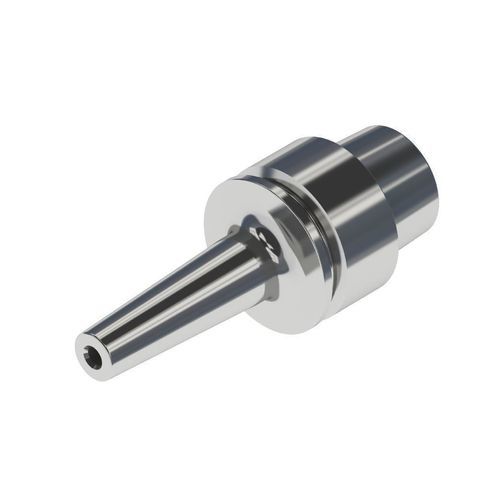

Portautensile HSK

a calettamentoper lavorazionebilanciato

Panoramica del prodotto

• Elevato bilanciamento dinamico: bilanciato a G2.5 a 25.000 rpm; bilanciato a G1.0 a 60.000 rpm
• Alta precisione: design extra-lungo; eccentricità del portautensili ≤0,001 mm; precisione dell'eccentricità ≤0,003 mm a 4×D
• Alta forza di serraggio: forza di serraggio fino a 2× lo standard DIN
• Resistente a corrosione, usura e ruggine: trattamento superficiale speciale
• Alta precisione senza deformazioni dopo trattamento termico: scanalatura di chiavetta fresata dopo il trattamento termico
• Durata: fino a 3000 cicli di serraggio con la Conprofe Shrink-Fit Machine

Principio di funzionamento
Il serraggio avviene tramite espansione e contrazione termica. Riscaldare il portautensili con l'unità Shrink-Fit, inserire l'utensile quando la sede interna si espande, quindi lasciare raffreddare il portautensili che si contrae serrando saldamente l'utensile.
Il sistema serra direttamente l'utensile da taglio senza componenti di collegamento meccanici come pinze o dadi, risultando ideale per lavorazioni ad alta velocità che richiedono precisione, bilanciamento dinamico e rigidità di serraggio.

Casi di applicazione
Adatto per il serraggio di diversi utensili da taglio in aerospaziale, semiconduttori, medicale e altre applicazioni industriali di lavorazione.

Parametri tecnici
Item (Unit: mm) | Standard Type | Slim Type
Diametro di serraggio d | 4-20 | 4-12
D | 15-44 | 10-18
D1 | 20-53 | 14-30
L | 60-160 | 65-120
Lunghezza minima di serraggio E | 15-48 | 15-42
Lunghezza massima di serraggio H | 40-95 | 45-95

Caratteristiche / specifiche tecniche

• Diametro di serraggio (d): Standard 4-20 mm; Slim 4-12 mm
• D: Standard 15-44 mm; Slim 10-18 mm
• D1: Standard 20-53 mm; Slim 14-30 mm
• L (Lunghezza): Standard 60-160 mm; Slim 65-120 mm
• Lunghezza minima di serraggio (E): Standard 15-48 mm; Slim 15-42 mm
• Lunghezza massima di serraggio (H): Standard 40-95 mm; Slim 45-95 mm
• Bilanciamento dinamico: G2.5 a 25.000 rpm; G1.0 a 60.000 rpm
• Eccentricità: eccentricità del portautensili ≤0,001 mm; precisione ≤0,003 mm a 4×D
• Forza di serraggio: fino a 2× lo standard DIN
• Materiale / Trattamento: acciaio legato speciale; trattamento superficiale speciale per resistenza a corrosione, usura e ruggine
• Durata: fino a 3000 cicli di serraggio con la Conprofe Shrink-Fit Machine
