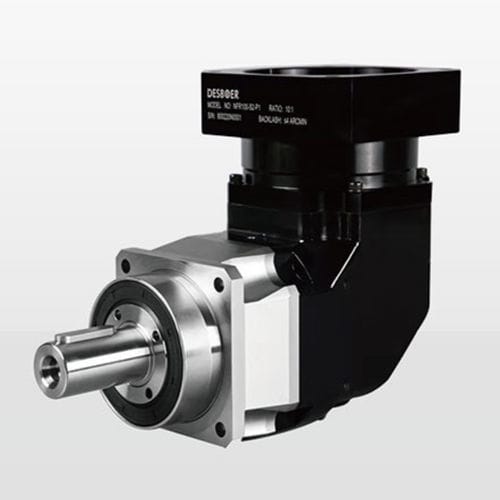

Riduttore planetario NFR series

a ingranaggi elicoidalicon coppia spiroconicaad assi ortogonali

Panoramica prodotto
Riduttore planetario ad angolo retto DESBOER serie NFR progettato per applicazioni servo e industriali che richiedono precisione e capacità di coppia. Taglie disponibili (esempi: 47 / 64 / 90 / 110 / 140 / 200 / 255 / 285; riferimenti modelli includono NFR060, NFR075, NFR100, NFR140, NFR180, NFR220, NFR250). Rapporti 3–200 e coppia di uscita nominale approssimativa da 35 Nm a 3200 Nm a seconda di modello e rapporto. Classi di gioco: Ultrapreciso (P0), Preciso (P1), Standard (P2). Elementi meccanici chiave: stadi planetari elicoidali, ingranaggi conici a spirale per uscita ad angolo e cuscinetti conici per capacità radiale/assiale aumentata.

Istruzioni di ordinazione
Selezionare la taglia e la serie (NFR). Scegliere il rapporto richiesto (3–200) e la classe di gioco: P0 (≤2 arcmin a seconda della taglia), P1 (≤4–7 arcmin a seconda della configurazione), P2 (≤6–9 arcmin a seconda della configurazione). Specificare la flangia di montaggio e eventuali opzioni (riempimento lubrificante, guarnizioni speciali) al momento dell’ordine.

Caratteristiche principali

• Uscita ad angolo retto tramite ingranaggi conici a spirale per layout di trasmissione compatti.
• Cuscinetti conici per aumentare capacità di coppia e rigidità.
• Ingranaggi planetari elicoidali per trasmissione ottimizzata, basso rumore e funzionamento regolare.
• Tenute olio ad alta precisione per ridurre attrito e migliorare efficienza.
• Classe di protezione IP65 e funzionamento continuo fino a 90 °C (a seconda dell’applicazione).
• Montaggio su flangia quadrata; installazione in qualsiasi orientamento.
• Opzioni di gioco angolare fino a ≤2 arcmin per applicazioni di posizionamento ultraprecise.

Specifiche tecniche (selezione)
I dati rappresentativi variano per modello e stadio. Esempi: distanze centrali e punti di carico variano a seconda delle taglie NFR; coppia nominale di uscita (T2N): valori indicativi da decine a migliaia di Nm (vedere le tabelle prodotto per l’accoppiamento esatto). Rigidità operativa e dati di servizio: esempi di rigidità per modello che aumentano con la taglia (es. 8 / 14 / 31 / 57 / 182 / 400 / 580 Nm/arcmin). Forze radiali/assiali massime e momenti di inclinazione aumentano con il modello (valori dettagliati nelle tabelle). Efficienza: ≥95% per intervalli di stadio comuni; dipende dalla configurazione. Velocità di ingresso: a seconda del modello, fino a ~8000 rpm. Livelli di rumore (non caricato, 3000 rpm): ≲63–75 dB(A). Lubrificazione e vita utile: lubrificante sintetico specificato; vita utile indicativa ~20000 h (dipende dalla configurazione). Protezione: IP65. Temperatura di esercizio: -10 °C a 90 °C.

Note
I valori di prestazione (coppia, forze, inerzia, rumore, efficienza, peso) dipendono dal modello NFR selezionato e dalla configurazione stadio/rapporto. Le forze indicate sono riferite al centro dell’uscita a 100 rpm quando specificato. Consultare le tabelle complete per i valori precisi per modello e rapporto durante la progettazione o l’ordine.

Caratteristiche / specifiche tecniche

• Brand: DESBOER.
• Serie: NFR (riduttore planetario ad angolo retto).
• Modelli / taglie: NFR060, NFR075, NFR100, NFR140, NFR180, NFR220, NFR250 (taglie in pagina: 47, 64, 90, 110, 140, 200, 255, 285).
• Rapporti: 3 a 200 (opzioni mono e multistadio).
• Classi di gioco: P0 (Ultrapreciso ≤2 arcmin), P1 (Preciso ≤4–7 arcmin), P2 (Standard ≤6–9 arcmin).
• Coppia nominale (T2N): circa 35–3200 Nm (a seconda di modello e rapporto).
• Cuscinetti: cuscinetti conici (tapered roller).
• Ingranaggi: planetari elicoidali e conici a spirale per uscita ad angolo.
• Classe di protezione: IP65.
• Temperatura di esercizio: -10 °C a 90 °C.
• Lubrificazione: lubrificante sintetico (pre-riempito secondo specifica).
• Efficienza: ≥95% per intervalli tipici (dipende dalla configurazione).
• Montaggio: qualsiasi orientamento; flangia quadrata supportata.
• Peso: variabile per modello (esempi nelle tabelle).
