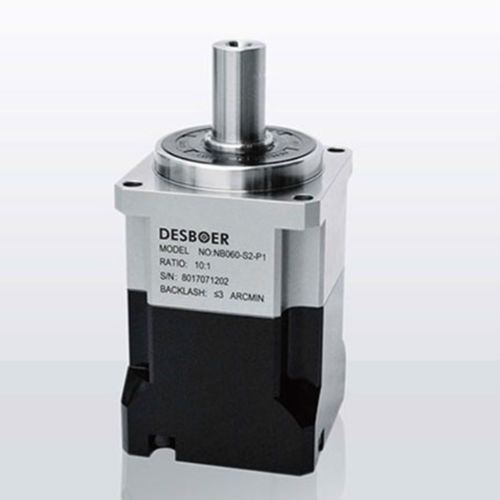

Riduttore planetario NB series

a ingranaggi elicoidalicoassiale10 - 20 Nm

Panoramica del prodotto
Riduttore planetario di precisione DESBOER serie NB, per applicazioni con motori servo. Misure disponibili: 42, 60, 90, 115, 142, 180. Gamma di rapporti: 3–100. Classi di gioco: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin) a seconda della configurazione. Coppia nominale di uscita: 18–1140 Nm. La serie NB integra il pignone solare con l’albero di ingresso e presenta struttura di uscita integrata; utilizza cuscinetti ad alta resistenza e lubrificazione sintetica. Classe di protezione IP65. Applicazioni tipiche: automazione, imballaggio, stampa, produzione di batterie agli ioni di litio e schermi LCD, robot, palletizzatori, lavorazione del legno, serramenti e altri settori industriali.

Caratteristiche principali

• Cuscinetti di alta precisione: maggiore capacità radiale e assiale.
• Tenuta olio ad alte prestazioni: attrito ridotto, maggiore efficienza; funziona in continuo fino a 90 °C; protezione IP65.
• Ingranaggi elicoidali: trasmissione di potenza ottimizzata, basso rumore e precisione migliorata.
• Progetto planetario integrato: trasmissione del momento torcente migliorata e struttura di uscita compatta.

Punto di carico cuscinetto Z (Uscita) - panoramica della serie
Serie: NB042, NB060, NB090, NB115, NB142, NB180
Distanza centro X (mm): 10, 12.5, 18, 25.5, 39.5, 41
Punto di carico Z (mm): 25.5, 30, 43, 55.5, 63.5, 76.5

Dati di prestazione del riduttore (parametri selezionati)
Coppia nominale di uscita (T2N) — esempi per stadio/rapporto: 1‑stadio (rapporto 3–10): NB060 50 Nm, NB090 120 Nm, NB115 190 Nm, NB142 320 Nm, NB180 550 Nm. 4‑stadio (rapporto 18): NB042 18 Nm, NB060 45 Nm, NB090 130 Nm, NB115 270 Nm, NB142 510 Nm, NB180 990 Nm. 5‑stadio (rapporto 20): NB042 20 Nm, NB060 55 Nm, NB090 150 Nm, NB115 310 Nm, NB142 610 Nm, NB180 1140 Nm.
Coppia massima di accelerazione (TzR): 1,8 × coppia nominale. Coppia di arresto d’emergenza (T2N0): 3 × coppia nominale.
Velocità di ingresso nominale (n1N): fino a 5000 rpm (NB042/NB060), fino a 4000 rpm (NB090/NB115), fino a 3000 rpm (NB142/NB180). Velocità massima di ingresso (n1s): fino a 10000 rpm (alcuni NB042/NB060 monostadio), fino a 8000 rpm (NB090/NB115), fino a 6000 rpm (NB142/NB180).
Classi di gioco: P0 ≤1 arcmin (misure/rapporti selezionati), P1 ≤3 arcmin, P2 ≤5–7 arcmin. Rigidezza torsionale: esempi ~3,2 a ~148 Nm/arcmin in base a serie e stadio.
Forza radiale max (Fzr) esempi: NB042 980 N, NB060 1730 N, NB090 3250 N, NB115 7000 N, NB142 9600 N, NB180 14500 N. Forza assiale max (Fza) esempi: NB042 490 N … NB180 7250 N. Momento di inclinazione esempi: NB042 25 Nm … NB180 970 Nm.
Durata di servizio: 20000 ore (esempio funzione continua 10000 ore). Efficienza: ≥97% (monostadio 3–10), ≥94% (bistadio 15–100). Peso esempi: 1‑stadio (3–10): NB042 0.6 kg, NB060 1.3 kg, NB090 3.7 kg, NB115 7.8 kg, NB142 14.5 kg, NB180 29.0 kg. Temperatura operativa: −10 a 90 °C. Lubrificazione: lubrificante sintetico (riempimento in fabbrica). Protezione: IP65. Montaggio: qualsiasi orientamento. Rumore (N1 = 3000 rpm, senza carico): 1‑stadio ≤56–67 dB(A) a seconda della misura; 2‑stadi fino a ≤67 dB(A).

Istruzioni d’ordine / Note
Selezionare misura, rapporto di riduzione e classe di gioco in base a requisiti di coppia, velocità e precisione. I codici articolo dipendono da serie, numero di stadi e opzioni scelte. Per configurazioni specifiche fornire misura, rapporto, classe di gioco e dettagli di montaggio.

Specifiche tecniche

• Denominazione serie: NB series
• Misure disponibili: 42, 60, 90, 115, 142, 180
• Gamma rapporti: 3–100
• Opzioni gioco: P0 ≤1 arcmin; P1 ≤3 arcmin; P2 ≤5–7 arcmin
• Coppia nominale di uscita: 18–1140 Nm
• Coppia massimo di accelerazione: 1.8 × nominale
• Coppia di arresto d’emergenza: 3 × nominale
• Velocità di ingresso nominale: fino a 5000 rpm (varia per modello)
• Velocità massima di ingresso: fino a 10000 rpm per alcuni monostadio
• Rigidità torsionale: ~3.2 a ~148 Nm/arcmin (esempi)
• Forza radiale max: fino a 14500 N (NB180)
• Forza assiale max: fino a 7250 N (NB180)
• Momento di inclinazione: fino a 970 Nm (NB180)
• Durata di servizio: 20000 ore
• Efficienza: ≥97% (monostadio), ≥94% (bistadio)
• Gamma di peso: circa 0.6–33.0 kg a seconda della configurazione
• Temperatura operativa: −10 a 90 °C
• Lubrificazione: lubrificante sintetico
• Protezione: IP65
• Montaggio: qualsiasi orientamento
