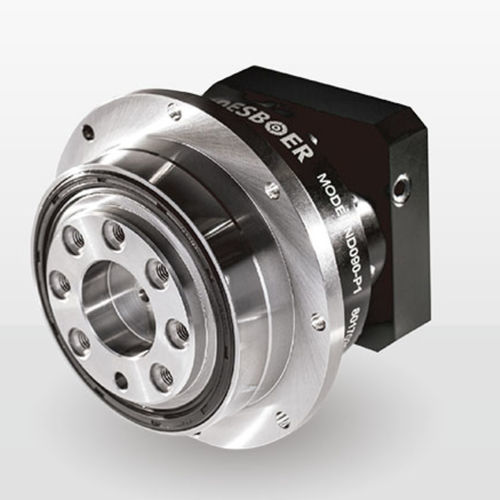

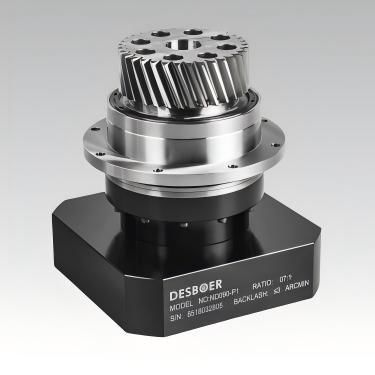

Servo-riduttore planetario ND series

a ingranaggi elicoidalicoassiale20 - 50 Nm

Panoramica del prodotto
Riduttore planetario di precisione DESBOER serie ND per servomotori. Riduttore compatto con montaggio a flangia, disponibile con classi di gioco P0/P1/P2, protezione IP65 e interfaccia di montaggio compatibile ISO 9409 per integrazione in sistemi di automazione di precisione.

Dati generali
Taglie modelli: 47, 64, 90, 110, 140, 200, 255, 285
Intervallo rapporti: 4–100
Gioco: ≤1 arcmin (P0) – ≤7 arcmin (P2)
Coppia nominale in uscita: ~15 – 1140 Nm (a seconda di taglia e stadio)
Classe di protezione: IP65
Temperatura di esercizio: -10 °C a 90 °C
Durata utile: 20000 h (esercizio continuo 10000 h)

Caratteristiche principali

• Carcassa monoblocco: migliora concentricità e rigidità torsionale per un posizionamento preciso.
• Cuscinetti di alta precisione: supportano carichi radiali e assiali maggiori per applicazioni servo.
• Tenuta olio di precisione: minore attrito e protezione IP65 per funzionamento continuo fino a 90 °C.
• Ingranaggi elicoidali: trasmissione di potenza ottimizzata con basso rumore e migliore ripetibilità.
• Progettazione a stadi planetari integrati: aumento della capacità di coppia torsionale e ingombro compatto.

Serie
Serie | ND047 | ND064 | ND090 | NDV110 | NDV140 | NDV200 | NDV255 | NDV285
Distanza centrale X (mm) | 8 | 10 | 13 | 15.5 | 20.0 | 25.0 | 30.0 | 40.0
Punto di carico Z (mm) | 33.4 | 39.74 | 55.36 | 59.92 | 75.9 | 108.3 | 130.7 | 164.9

Dati di prestazione (parametri selezionati)
Coppia nominale d'uscita (T2θ): valori multi-stadio disponibili per serie e rapporto (vedere datasheet).
Coppia massima di accelerazione: tip. 1,8 × coppia nominale (a seconda dello stadio).
Coppia di arresto d'emergenza: fino a 3 × coppia nominale (dipende dall'applicazione).
Velocità di ingresso nominale: tipicamente fino a 5000–10000 rpm a seconda della serie; alcune serie arrivano a 10000 rpm.
Classi di gioco: P0 (≤1 arcmin), P1 (≤3–5 arcmin), P2 (≤5–7 arcmin) a seconda della configurazione.
Rigidità torsionale: varia per serie (es. ND047 ≈7 Nm/arcmin, ND064 ≈10, ND090 ≈13, NDV110 ≈23, NDV140 ≈31, NDV200 ≈67, NDV255 ≈95).
Forze radiali/assiali massime e momenti di inclinazione: fornite per serie nelle tabelle di prestazione (forze radiali ~1.040 N fino a ~53.000 N; forze assiali ~690 N fino a ~50.000 N per le serie più grandi).
Inerzia rotazionale e rumore: dettagli per serie nel datasheet (rumore a vuoto a 3000 rpm tip. ≤56–73 dB(A)).
Efficienza: ≥97% per singolo stadio (rapporti 4–10), ≥94% per configurazioni multi-stadio (16–100).
Esempi di peso: ND047 0,7 kg, ND064 1,2 kg, ND090 1,2 kg, NDV110 3,0 kg, NDV140 3,0 kg, NDV200 5,6 kg, NDV255 11,9 kg, dimensioni maggiori fino a ~99,6 kg.

Note di ordinazione / selezione
Selezionare modello e configurazione in base al rapporto richiesto, alla classe di gioco (P0/P1/P2), alla coppia nominale/picco, ai carichi radiali/assiali, all'interfaccia di montaggio (flangia ISO 9409) e alla temperatura di esercizio ammessa. Consultare le tabelle dettagliate per coppie, forze, momenti, inerzie e livelli sonori.

Specifiche tecniche

• Famiglia di prodotto: serie ND (prefissi ND / NDV / NDS secondo applicazione).
• Taglie modello: 47, 64, 90, 110, 140, 200, 255, 285.
• Rapporti: 4 a 100.
• Opzioni di gioco: P0 (≤1 arcmin), P1 (typ. ≤3–5 arcmin), P2 (typ. ≤5–7 arcmin).
• Coppia nominale: approx. 15 – 1140 Nm (dipende da modello/stadio).
• Fattore coppia di accelerazione: approx. 1,8 × coppia nominale (tip.).
• Coppia arresto emergenza: fino a 3 × coppia nominale.
• Protezione: IP65.
• Efficienza: ≥97% (1 stadio), ≥94% (multi-stadio).
• Durata: 20000 h (esercizio continuo 10000 h).
• Temperatura d'esercizio: -10 °C a 90 °C.
• Lubrificazione: lubrificante sintetico (riempimento/ficha di fabbrica).
• Montaggio: flangia ISO 9409 compatibile; qualsiasi orientamento.
• Rumore: valori a vuoto variabili per serie (es. ≤56–73 dB(A)).
• Pesi: consultare datasheet per i pesi per modello.
