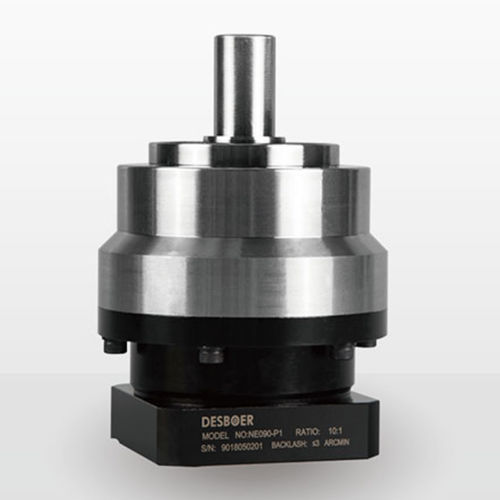

Riduttore planetario NE seriesa ingranaggi elicoidaliconcentrica10 - 20 Nm
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- planetario, a ingranaggi elicoidali
- Orientazione degli assi
- concentrica
- Coppia
- 200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 500 - 1000 Nm, 20 - 50 Nm, 1 - 2 kNm, 10 - 20 Nm
- Montaggio
- per montaggio su flangia
- Numero di stadi
- monostadio, bistadio
- Prestazioni
- di precisione, ad alta precisione, silenzioso, ad alto rendimento, a gioco ridotto
- Applicazioni
- per tessili, per applicazioni industriali, per il settore della robotica, per servomotore, per prodotti farmaceutici, per automazione, per macchina di imballaggio, per macchina di saldatura, per macchina da stampa, per macchina utensile, per dispositivo medico, per automobile
- Altre caratteristiche
- IP65, con supporto cuscinetti
- Velocità di rotazione
Max.: 10.000 rpm
(62.831,8531 rad.min-1)Min.: 2.000 rpm
(12.566,3706 rad.min-1)- Rapporto di riduzione
Max.: 100 unit
Min.: 3 unit
- Peso
Max.: 60 kg
(132,28 lb)Min.: 0,6 kg
(1,32 lb)
Descrizione
Panoramica del prodotto
La serie DESBOER NE è un riduttore planetario di precisione progettato per applicazioni con servomotori nell'automazione industriale. Offre elevata precisione di posizionamento, basso rumore e un ampio intervallo di rapporti per soddisfare diverse esigenze di controllo del moto. L'albero rotante con flangia forata quadrata consente un montaggio flessibile e affidabile.
Riepilogo
Taglie modello: NE050 / NE070 / NE090 / NE120 / NE155 / NE205 / NE235
Intervallo di rapporti: 3–100
Gioco: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin)
Coppia nominale in uscita: 13–1900 Nm
Protezione: IP65
Temperatura di esercizio: -10 ~ 90 °C
Lubrificazione: lubrificante sintetico
Caratteristiche principali
Ordinazione / Informazioni sul modello
Serie: DESBOER NE. Taglie disponibili: NE050, NE070, NE090, NE120, NE155, NE205, NE235. Specificare taglia, rapporto e classe di gioco nell'ordine.
Specifiche tecniche riduttore — Dimensioni (selezionate)
Distanza centrale X (mm): NE050 10 / NE070 12,5 / NE090 18 / NE120 25,5 / NE155 39,5 / NE205 41 / NE235 53,5
Punto di carico Z (mm): NE050 25,5 / NE070 30 / NE090 43 / NE120 55,5 / NE155 63,5 / NE205 76,5 / NE235 96
Dati di prestazione — Elementi chiave
Coppia nominale in uscita (esempi, Nm): Rapporto 3 → NE070 50, NE090 120, NE120 190, NE155 320, NE205 550, NE235 1080. Rapporto 10 → taglie fino a 1900 Nm.
Coppia massima di accelerazione (T2BMax): 1,8× coppia nominale.
Coppia di arresto di emergenza (T2NOT): 3× coppia nominale.
Velocità di ingresso nominale (n1N): fino a 5000 rpm per le taglie più piccole; massimi inferiori per le taglie maggiori a seconda di modello e rapporto.
Velocità di ingresso massima (n1S): fino a 10000 rpm per le taglie più piccole; dipende dal modello per le maggiori.
Classi di gioco: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin).
Efficienza (η): ≥97% (rapporti 3–10); ≥94% (rapporti 15–100).
Forza radiale max F2rB (N) esempi: NE050 980, NE070 1730, NE090 3250, NE120 7000, NE155 9600, NE205 14500, NE235 27800.
Forza assiale max F2aB (N) esempi: NE050 490, NE070 865, NE090 1625, NE120 3500, NE155 4800, NE205 7250, NE235 13900.
Momento di ribaltamento (Nm) esempi: NE050 25, NE070 65, NE090 152, NE120 345, NE155 680, NE205 970, NE235 1840.
Durata di servizio: 20000 h (esercizio continuo tipico 10000 h).
Livello di rumore (N1=3000 rpm, senza carico) esempi: ≤56 / ≤58 / ≤60 / ≤63 / ≤65 / ≤67 / ≤70 dB(A) a seconda della taglia.
Peso esempi (kg): NE050 0.6, NE070 1.4, NE090 3.3, NE120 6.9, NE155 13.0, NE205 31.0, NE235 48.0.
Temperatura di esercizio: -10 ~ 90 °C. Lubrificazione: sintetica. Classe di protezione: IP65. Posizione di montaggio: qualsiasi orientamento.
Note
I valori di forze e momenti si riferiscono al carico applicato al centro dell'albero di uscita a 100 rpm salvo diversa indicazione.
Caratteristiche tecniche
La serie DESBOER NE è un riduttore planetario di precisione progettato per applicazioni con servomotori nell'automazione industriale. Offre elevata precisione di posizionamento, basso rumore e un ampio intervallo di rapporti per soddisfare diverse esigenze di controllo del moto. L'albero rotante con flangia forata quadrata consente un montaggio flessibile e affidabile.
Riepilogo
Taglie modello: NE050 / NE070 / NE090 / NE120 / NE155 / NE205 / NE235
Intervallo di rapporti: 3–100
Gioco: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin)
Coppia nominale in uscita: 13–1900 Nm
Protezione: IP65
Temperatura di esercizio: -10 ~ 90 °C
Lubrificazione: lubrificante sintetico
Caratteristiche principali
- Scocca monoblocco: migliore concentricità, rigidità a trazione e resistenza torsionale.
- Cuscinetti di alta precisione: maggiore capacità di carico radiale e assiale per una vita utile più lunga.
- Tenuta olio di alta precisione: minore attrito e maggiore efficienza; IP65 in funzionamento continuo fino a 90 °C.
- Ingranaggi elicoidali: trasmissione di potenza ottimizzata, riduzione del rumore e migliore precisione di ingranamento.
- Configurazione planetaria integrata: maggiore coppia torsionale e densità di potenza compatta.
Ordinazione / Informazioni sul modello
Serie: DESBOER NE. Taglie disponibili: NE050, NE070, NE090, NE120, NE155, NE205, NE235. Specificare taglia, rapporto e classe di gioco nell'ordine.
Specifiche tecniche riduttore — Dimensioni (selezionate)
Distanza centrale X (mm): NE050 10 / NE070 12,5 / NE090 18 / NE120 25,5 / NE155 39,5 / NE205 41 / NE235 53,5
Punto di carico Z (mm): NE050 25,5 / NE070 30 / NE090 43 / NE120 55,5 / NE155 63,5 / NE205 76,5 / NE235 96
Dati di prestazione — Elementi chiave
Coppia nominale in uscita (esempi, Nm): Rapporto 3 → NE070 50, NE090 120, NE120 190, NE155 320, NE205 550, NE235 1080. Rapporto 10 → taglie fino a 1900 Nm.
Coppia massima di accelerazione (T2BMax): 1,8× coppia nominale.
Coppia di arresto di emergenza (T2NOT): 3× coppia nominale.
Velocità di ingresso nominale (n1N): fino a 5000 rpm per le taglie più piccole; massimi inferiori per le taglie maggiori a seconda di modello e rapporto.
Velocità di ingresso massima (n1S): fino a 10000 rpm per le taglie più piccole; dipende dal modello per le maggiori.
Classi di gioco: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin).
Efficienza (η): ≥97% (rapporti 3–10); ≥94% (rapporti 15–100).
Forza radiale max F2rB (N) esempi: NE050 980, NE070 1730, NE090 3250, NE120 7000, NE155 9600, NE205 14500, NE235 27800.
Forza assiale max F2aB (N) esempi: NE050 490, NE070 865, NE090 1625, NE120 3500, NE155 4800, NE205 7250, NE235 13900.
Momento di ribaltamento (Nm) esempi: NE050 25, NE070 65, NE090 152, NE120 345, NE155 680, NE205 970, NE235 1840.
Durata di servizio: 20000 h (esercizio continuo tipico 10000 h).
Livello di rumore (N1=3000 rpm, senza carico) esempi: ≤56 / ≤58 / ≤60 / ≤63 / ≤65 / ≤67 / ≤70 dB(A) a seconda della taglia.
Peso esempi (kg): NE050 0.6, NE070 1.4, NE090 3.3, NE120 6.9, NE155 13.0, NE205 31.0, NE235 48.0.
Temperatura di esercizio: -10 ~ 90 °C. Lubrificazione: sintetica. Classe di protezione: IP65. Posizione di montaggio: qualsiasi orientamento.
Note
I valori di forze e momenti si riferiscono al carico applicato al centro dell'albero di uscita a 100 rpm salvo diversa indicazione.
Caratteristiche tecniche
- Marca: DESBOER
- Denominazione commerciale: NE series
- Taglie modello: NE050, NE070, NE090, NE120, NE155, NE205, NE235
- Intervallo di rapporti: 3–100
- Opzioni di gioco: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin)
- Coppia nominale: 13–1900 Nm
- Efficienza: ≥97% (3–10), ≥94% (15–100)
- Protezione: IP65
- Temperatura di esercizio: -10 ~ 90 °C
- Lubrificazione: lubrificante sintetico
- Intervallo di peso (esempi): 0.6–48.0 kg
- Durata di servizio: 20000 h (continuo 10000 h)
Cataloghi
planetary gearbox NE series
6 Pagine
