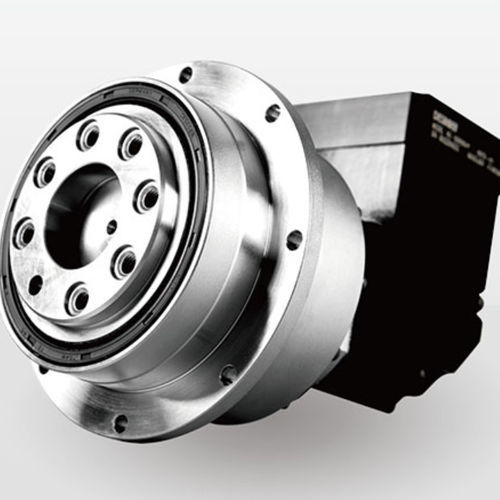

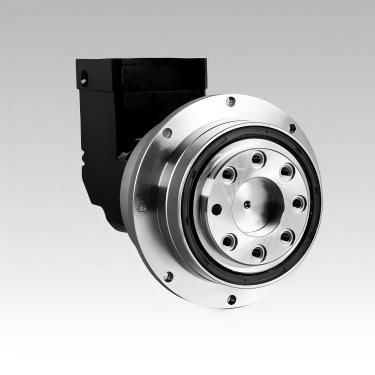

Riduttore planetario NDR series

a ingranaggi elicoidalicon coppia spiroconicaad assi ortogonali

Panoramica prodotto
La serie NDR di DESBOER è un riduttore planetario di precisione ad angolo retto, progettato per applicazioni servo e di controllo del moto industriali. Taglie disponibili: 47, 64, 90, 110, 140, 200, 255, 285. Intervallo di rapporti: 4–200. Classi di gioco: P0/P1/P2 (ultraprecise a precise) con opzioni da ≤1 arcmin a ≤7 arcmin. Coppia nominale: 15–3600 Nm.

Istruzioni d'ordine
La serie NDR presenta design flangiato ad angolo retto con ingranaggi conici a spirale. Selezionare taglia, numero di stadi (1 o 2), rapporto e classe di gioco in base al motore servo e ai requisiti dell'applicazione. Consultare i dati tecnici per le tabelle complete multi-stadio per rapporto e stadio.

Caratteristiche principali

• Tenuta olio ad alta precisione per ridurre attriti e migliorare efficienza.
• Classe di protezione IP65, funzionamento continuo fino a 90 °C.
• Cuscinetti di alta precisione per maggiore capacità di carico radiale e assiale.
• Ingranaggi planetari elicoidali per trasmissione ottimizzata, basso rumore e maggiore precisione.
• Design planetario integrato per maggiore rigidità torsionale e trasmissione della coppia ottimizzata.
• Stadio conico a spirale per configurazione compatta ad angolo retto con elevata trasmissibilità.

Punto di sollecitazione cuscinetto Z (Uscita) — Serie / Distanza centrale X (mm) / Punto di carico Z (mm)
Serie | Distanza centrale X (mm) | Punto di carico Z (mm)
NDR047 | 8 | 33.4
NDR064 | 10 | 39.74
NDR090 | 13 | 55.36
NDVR110 | 15.5 | 59.92
NDVR140 | 20.0 | 75.9
NDVR200 | 25.0 | 108.3
NDVR255 | 30.0 | 130.7
NDVR285 | 40.0 | 164.9

Dati di prestazione — Parametri selezionati
Coppia di uscita nominale T2B (Nm) — 1 stadio, Rapporto 4
NDR047: 22 Nm | NDR064: 45 Nm | NDR090: 130 Nm | NDVR110: 280 Nm | NDVR140: 560 Nm | NDVR200: 1100 Nm | NDVR255: 2200 Nm | NDVR285: 3600 Nm

Coppia di uscita nominale T2B (Nm) — esempi per altri rapporti/stadi
Stadio 1, Rapporto 5: NDR047:25 | NDR064:55 | NDR090:160 | NDVR110:340 | NDVR140:610 | NDVR200:1300 | NDVR255:2200 | NDVR285:3300
Stadio 1, Rapporto 7: NDR047:20 | NDR064:48 | NDR090:130 | NDVR110:300 | NDVR140:560 | NDVR200:1200 | NDVR255:2000 | NDVR285:2900
Stadio 1, Rapporto 10: NDR047:25 | NDR064:55 | NDR090:150 | NDVR110:330 | NDVR140:610 | NDVR200:1300 | NDVR255:2200 | NDVR285:3300
(Tabella completa multi-riga disponibile per rapporti 4–200 e configurazioni 1–2 stadi nella documentazione tecnica.)

Altri punti di prestazione

• Coppia di accelerazione max (T2I): 1,8× la coppia nominale (tipico per 4–200, 1–2 stadi).
• Coppia arresto d'emergenza (T2Ioff): 3× la coppia nominale.
• Velocità di ingresso nominale: fino a 5000 rpm per molte taglie; limiti specifici dipendono da serie/stadio.
• Velocità max a vuoto: fino a 10000 rpm per alcune configurazioni (vedere dati tecnici).
• Classi di gioco: P0 (≤2 arcmin per alcune taglie), P1 (≤4 arcmin), P2 (≤6–9 arcmin a seconda della taglia).
• Efficienza: ≥95% (rapporti 4–20, 1 stadio); ≥92% (16–200, multi-stadio).
• Vita utile indicativa: 20000 ore (valori dipendenti dal ciclo e dalle condizioni).
• Temperatura di esercizio: -10 °C a 90 °C.
• Lubrificazione: lubrificante sintetico raccomandato.
• Classe di protezione: IP65.
• Montaggio: in qualsiasi posizione.
• Livello di rumore (N1 = 3000 rpm, senza carico): ≤61 dB(A) a ≤74 dB(A) a seconda della taglia.

Limiti meccanici e carichi (valori selezionati)
Forza radiale max (F2r) esempi (N): NDR047: 1040 | NDR064: 2300 | NDR090: 4100 | NDVR110: 9400 | NDVR140: 15000 | NDVR200: 26300 | NDVR255: 42000 | NDVR285: 53000
Forza assiale max (F2a) esempi (N): NDR047: 690 | NDR064: 1055 | NDR090: 2980 | NDVR110: 5600 | NDVR140: 9300 | NDVR200: 19000 | NDVR255: 33400 | NDVR285: 50000
Momenti di ribaltamento esempi (Nm): NDR047: 55 | NDR064: 80 | NDR090: 208 | NDVR110: 685 | NDVR140: 1335 | NDVR200: 4680 | NDVR255: 7600 | NDVR285: 10500

Pesi (kg) — esempi per serie
Pesi 1 stadio: NDR047: 2.1 kg | NDR064: 2.1 kg | NDR090: 5.9 kg | NDVR110: 10.5 kg | NDVR140: 21.9 kg | NDVR200: 50.9 kg | NDVR255: 84.0 kg | NDVR285: 100.4 kg
Pesi 2 stadi (esempi): NDR047: 2.5 kg | NDR064: 2.5 kg | NDR090: 7.0 kg | NDVR110: 12.6 kg | NDVR140: 26.2 kg | NDVR200: 61.0 kg | NDVR255: 105.0 kg | NDVR285: 125.5 kg

Note
I valori sopra sono rappresentativi; i dati dettagliati per rapporto e stadio (coppie, velocità, efficienze, inerzie, rumore, forze, momenti) sono riportati nella documentazione tecnica NDR / NDVR. Contattare DESBOER o consultare la scheda tecnica per la selezione applicativa.

Specifiche tecniche

• Marca: DESBOER
• Denominazione: Serie NDR (riduttore planetario di precisione ad angolo retto)
• Taglie: 47, 64, 90, 110, 140, 200, 255, 285
• Rapporto di trasmissione: 4–200
• Opzioni gioco: ≤1 arcmin a ≤7 arcmin (selezione P0/P1/P2)
• Intervallo coppia nominale: 15–3600 Nm
• Coppia di accelerazione max: 1,8× coppia nominale
• Coppia arresto d'emergenza: 3× coppia nominale
• Velocità di ingresso: nominale fino a ~5000 rpm; max a vuoto fino a ~10000 rpm (dipende dalla serie)
• Efficienza: ≥95% (4–20, 1 stadio); ≥92% (16–200, multi-stadio)
• Vita utile indicativa: 20000 ore
• Temperatura di esercizio: -10 °C a 90 °C
• Lubrificazione: lubrificante sintetico
• Classe di protezione: IP65
• Montaggio: qualsiasi posizione
• Livelli di rumore (N1=3000 rpm, senza carico): ≤61–74 dB(A) a seconda della taglia
• Limiti meccanici: forze radiali/assiali e momenti per serie nelle specifiche tecniche
