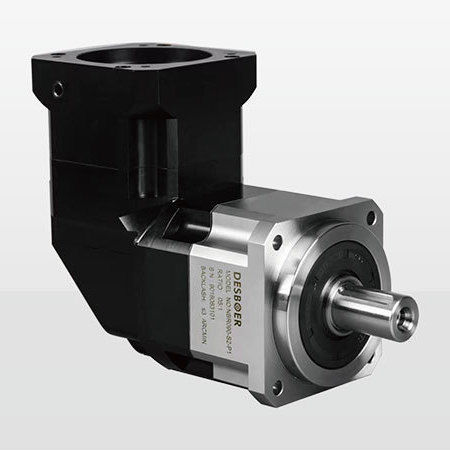

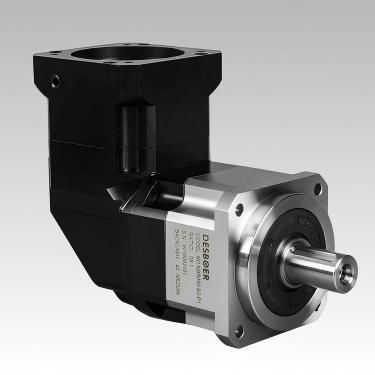

Rinvio angolare a coppia conica NBR series

con coppia spiroconicaad assi ortogonalicon albero passante

Panoramica del prodotto
La serie DESBOER NBR di riduttori planetari ad angolo retto unisce una stadio di ingresso a pignone conico elicoidale a stadi planetari di precisione per fornire una trasmissione compatta ed efficiente, ideale per applicazioni servo e di controllo movimento. Taglie disponibili: NBR042, NBR060, NBR090, NBR115, NBR142, NBR180. Intervallo di rapporti: 3–200. Opzioni di gioco: P0 ≤2 arcmin, P1 ≤4 arcmin, P2 ≤9 arcmin. Coppia nominale di uscita: 13–1140 Nm. Protezione: IP65. Temperatura di esercizio: -10 a 90 °C.

Istruzioni d'ordine
Specificare serie/modello (es. NBR060), rapporto richiesto, classe di gioco (P0/P1/P2), interfaccia di uscita (flangia/albero), flangia/adattatore motore e eventuali requisiti di montaggio/orientamento speciali.

Caratteristiche principali

• Guarnizione olio ad alta precisione per ridurre l'attrito e migliorare l'efficienza.
• Grado di protezione IP65, funzionamento continuo fino a 90 °C.
• Cuscinetti di alta precisione per maggiore capacità di carico radiale e assiale.
• Stadi planetari integrati per maggiore coppia torsionale e trasmissione di potenza ottimizzata.
• Carcassa monoblocco per stabilità dimensionale e rigidità torsionale.
• Ingranaggi elicoidali per trasmissione fluida, basso rumore e precisione migliorata.
• Pignone conico elicoidale in ingresso per disposizione compatta ad angolo retto ed efficienza ottimizzata.

Punto di sollecitazione cuscinetto Z (uscita) — Serie / Distanza centrale X (mm) / Punto di carico Z (mm)
Serie,Distanza centrale X (mm),Punto di carico Z (mm)
NBR042,10,25.5
NBR060,12.5,30
NBR090,18,43
NBR115,25.5,55.5
NBR142,39.5,63.5
NBR180,41,76.5

Dati prestazionali del riduttore (parametri selezionati)
T2N Coppia nominale di uscita (Nm): valori esemplificativi mono‑stadio variabili per taglia/rapporto (es. 50, 120, 190, 320, 550; massimo fino a 1140 Nm).
TzR Coppia massima di accelerazione: 1,8 × coppia nominale.
T2N0 Coppia di arresto d'emergenza: 3 × coppia nominale.
n1N Velocità di ingresso nominale: circa 3000–5000 rpm a seconda di modello/stadio.
Velocità max nominale (n1s): fino a 6000–10000 rpm a seconda della configurazione.
Classi di gioco: P0 ≤2 arcmin, P1 ≈ ≤4 arcmin, P2 ≤6–9 arcmin a seconda di stadio/rapporto.
Rigidità torsionale: varia per serie (es. NBR042 ≈3,2 Nm/arcmin fino a NBR180 ≈148 Nm/arcmin a seconda dello stadio).
Fzr Forza radiale max (N): esempi — NBR042 980 N, NBR060 1730 N, NBR090 3250 N, NBR115 7000 N, NBR142 9600 N, NBR180 14500 N.
Fza Forza assiale max (N): esempi — NBR042 490 N, NBR060 865 N, NBR090 1625 N, NBR115 3500 N, NBR142 4800 N, NBR180 7250 N.
Momento di ribaltamento (Nm): esempi — NBR042 25, NBR060 65, NBR090 152, NBR115 345, NBR142 680, NBR180 970.
Durata di vita (tipica): 20000 h (es. funzionamento continuo 10000 h).
Efficienza: ≥95% (configurazioni mono‑stadio tipiche); ≥92% (multi‑stadio tipiche).
Peso (kg): valori esemplificativi per serie/stadio: NBR042 ~0,9–1,2; NBR060 ~2,1; NBR090 ~6,4–7,8; NBR115 ~13,0–14,2; NBR142 ~24,5–27,5; NBR180 ~51,0–54,0.
Livello di rumore (a vuoto, n1=3000 rpm): tip. ≤61–72 dB(A) a seconda del modello.
Posizione di montaggio: qualsiasi direzione. Lubrificazione: lubrificante sintetico raccomandato. Protezione: IP65.

Note
Per forze e momenti di riferimento la velocità di uscita è 100 rpm; forze radiali/assiali e momenti si applicano al centro dell'albero di uscita come indicato nei dati prestazionali.

Caratteristiche / Specifiche tecniche

• Serie / Modello: serie NBR (NBR042, NBR060, NBR090, NBR115, NBR142, NBR180).
• Configurazione: angolo retto, ingresso a pignone conico elicoidale + stadi planetari.
• Rapporti: 3–200 (a seconda di stadio/configurazione).
• Opzioni di gioco: P0 (ultrapreciso) ≤2 arcmin; P1 (preciso) ≤4–7 arcmin; P2 (standard) ≤6–9 arcmin (dipende da stadio/rapporto).
• Coppia nominale di uscita: 13–1140 Nm (dipende da modello e applicazione).
• Velocità nominali/massime: ingresso nominale ~3000–5000 rpm (a seconda dello stadio); velocità massime fino a 6000–10000 rpm per alcune configurazioni.
• Forze radiali/assiali massime e momenti di ribaltamento: vedere dati prestazionali; esempi sopra.
• Efficienza: ≥95% (mono‑stadio tipico), ≥92% (multi‑stadio tipico).
• Durata di vita (tipica): 20000 h (es. continuo 10000 h).
• Temperatura di esercizio: -10 °C a 90 °C.
• Lubrificazione: lubrificante sintetico raccomandato.
• Protezione: IP65.
• Posizione di montaggio: qualsiasi direzione.
• Livello sonoro (a vuoto, n1=3000 rpm): ≤61–72 dB(A) a seconda del modello.
