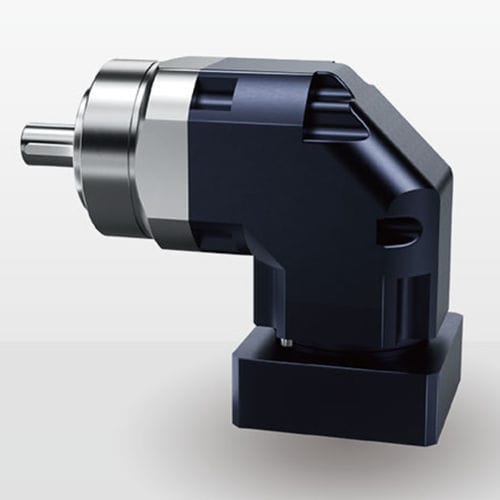

Riduttore planetario NER series

a coppia conicaa ingranaggi elicoidaliad assi ortogonali

Panoramica del prodotto
La serie DESBOER NER è un riduttore planetario angolare economico e ad alta precisione progettato per applicazioni servo e di automazione. Offre posizionamento preciso e funzionamento a basso rumore, con un ampio intervallo di rapporti e una flangia passante con foro quadrato per un'integrazione macchina flessibile.

Modelli e dati generali

• Taglie modello: 50, 70, 90, 120, 155, 203, 235
• Intervallo di rapporti: 3 - 200
• Opzioni gioco: ≤2 arcmin a ≤9 arcmin
• Coppia di uscita nominale: 13 - 1900 Nm

Caratteristiche principali

• Tenuta olio ad alta precisione che riduce l'attrito e migliora l'efficienza
• Classe di protezione IP65; funzionamento continuo fino a 90 °C
• Cuscinetti di alta precisione che forniscono elevata capacità di carico radiale e assiale
• Ingranaggi elicoidali per trasmissione di potenza ottimizzata, basso rumore e maggiore precisione

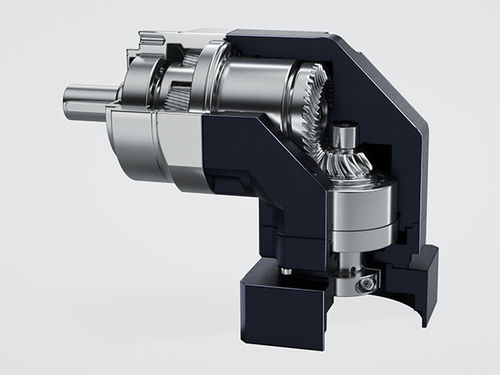

• Stadi planetari integrati che incrementano la rigidità torsionale e l'efficienza di trasmissione
• Stadio conico (angolo retto) per trasmissione angolare compatta con precisione ottimizzata

Dimensioni della serie (selezionate)
Serie | NER050 | NER070 | NER090 | NER120 | NER155 | NER205 | NER235
Distanza centrale X (mm) | 10 | 12.5 | 18 | 25.5 | 39.5 | 41 | 53.5
Punto di carico Z (mm) | 25.5 | 30 | 43 | 55.5 | 63.5 | 76.5 | 96

Dati prestazionali selezionati (valori rappresentativi)
Forza radiale max F2eB (N) per intervallo 3~200 | 980 | 1,730 | 3,250 | 7,000 | 9,600 | 14,500 | 27,800
Forza assiale max F2aB (N) per intervallo 3~200 | 490 | 865 | 1,625 | 3,500 | 4,800 | 7,250 | 13,900
Momento di ribaltamento (Nm) per intervallo 3~200 | 25 | 65 | 152 | 345 | 680 | 970 | 1,840
Velocità d'ingresso nominale (rpm) tip.: fino a 10.000 (massimo dipende da modello e rapporto)
Durata di servizio: 20.000 ore (funzionamento continuo riferimento 10.000 ore)
Efficienza: ≥95% (intervalli tipici), ≥92% per intervalli più ampi a seconda degli stadi
Livello di rumore (N1 = 3000 rpm, non caricato) dB(A) per taglie | ≤61 | ≤63 | ≤65 | ≤68 | ≤70 | ≤72 | ≤74

Note
La serie NER è ottimizzata per robotica, macchine CNC e automazione dove sono richiesti ingombro ridotto, elevata rigidità e lunga durata. Tabelle tecniche dettagliate per modello (coppie, forze radiali/assiali, inerzia rotazionale, pesi, velocità, classi di gioco e altri parametri) sono disponibili per un corretto dimensionamento.

Specifiche tecniche

• Denominazione serie: NER Series
• Taglie modello: 50, 70, 90, 120, 155, 203, 235
• Intervallo di rapporti: 3 – 200
• Classi di gioco: Ultrapreciso P0, Preciso P1, Standard P2 (≤2 arcmin a ≤9 arcmin secondo selezione)
• Intervallo coppia di uscita nominale: 13 – 1900 Nm
• Classe di protezione: IP65
• Temperatura di esercizio: -10 a 90 °C
• Lubrificazione: Lubrificante sintetico (riempito in fabbrica / lubrificante sintetico raccomandato)
• Efficienza: ≥95% (tipico), ≥92% per intervalli estesi a seconda del rapporto/stadio
• Durata di servizio: 20.000 h (riferimento 10.000 h in continuo)
• Livello di rumore (non caricato, 3000 rpm): valori tipici fino a ≤74 dB(A) a seconda del modello
• Pesi tipici (1 stadio, kg): NER050 1.0; NER070 2.1; NER090 5.8; NER120 11.2; NER155 22.4; NER205 46.8; NER235 83.0
• Forze radiali e assiali massime e momenti di ribaltamento variano per modello: radiale fino a 27.800 N (NER235), assiale fino a 13.900 N (NER235)
• Inerzie rotazionali e tabelle dettagliate per stadio disponibili nella documentazione tecnica per il dimensionamento
• Posizione di montaggio: qualsiasi direzione
