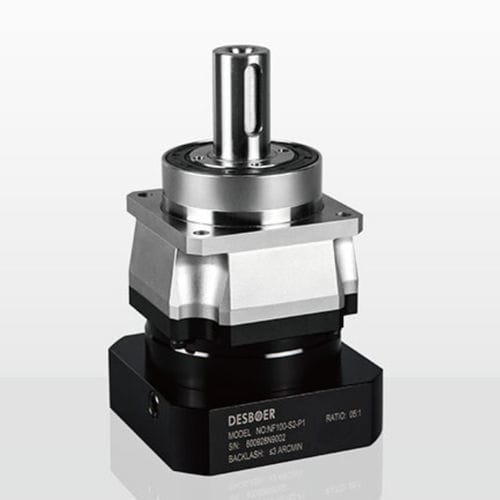

Servo-riduttore planetario NF series

a ingranaggi elicoidalicoassialead albero pieno

Product Overview
DESBOER serie NF: riduttori planetari di precisione per applicazioni con servomotori. Taglie disponibili per robotica e macchine CNC, rapporti di riduzione da 4 a 200, gioco ≤1 a ≤7 arcmin (opzioni ultra-precise 1–3 arcmin), coppia nominale circa 25–3200 Nm. Progetto con cuscinetti conici e flangia passante quadrata per installazione compatta e elevata capacità di carico radiale/assiale. Classe di protezione IP65 e lubrificazione sintetica per funzionamento industriale continuo.

Ordering Instructions
Selezionare il modello NF per dimensione, rapporto e numero di stadi. Consultare le tabelle di selezione modello/rapporto/stadio e le tabelle prestazionali per coppia nominale, forze e quote di montaggio. Fornire velocità e condizioni di carico per un corretto dimensionamento.

Key Features

• Scocca monoblocco per maggiore precisione geometrica e rigidità torsionale.
• Cuscinetti conici di alta precisione per maggiore capacità di carico radiale e assiale.
• Tenuta dell'olio di precisione che riduce l'attrito; protezione IP65 contro polvere e spruzzi; funzionamento continuo fino a 90℃.
• Ingranaggi elicoidali per trasmissione fluida, basso rumore e precisione mantenuta.
• Stadi planetari integrati che aumentano la coppia torsionale e ottimizzano la trasmissione.
• Ingombro compatto progettato per robotica, CNC e sistemi di automazione.

Series / Basic Dimensions (selected)
Series | NF060 | NF075 | NF100 | NF140 | NF180 | NF220 | NF250
Center Distance X (mm) | 14 | 18.25 | 29 | 41 | 41 | 52.5 | 65
Load Point Z (mm) | 42.5 | 61.2 | 69.3 | 97.7 | 129.2 | 134.1 | 164.0

Gearbox Performance Data (selected)
I parametri prestazionali includono coppia di uscita nominale (Nm) per stadio e rapporto, forze radiali e assiali massime (N), momento di inclinazione (Nm), durata di vita (hr), efficienza (%), peso (kg), temperatura operativa e lubrificazione. Esempi: coppie 40, 55, 130, 220, 330, 890, 1350, 2380 Nm; forze radiali max fino a ~38 000 N; forze assiali max fino a ~40 000 N; efficienza ≥97% per molte combinazioni stadio/rapporto e ≥94% per altre gamme.

Notes
Le forze e i momenti di riferimento sono forniti per una velocità di uscita di 100 rpm e sono misurati al centro dell'albero di uscita. Consultare le tabelle dettagliate per i valori specifici per stadio e rapporto.

Technical Specifications

• Modello commerciale/serie: NF series (DESBOER).
• Taglie disponibili (esempi): 47, 64, 90, 110, 140, 200, 255, 285.
• Intervallo rapporti di riduzione: 4 a 200.
• Opzioni di gioco: ≤1 arcmin a ≤7 arcmin (opzioni ultra-precise 1–3 arcmin).
• Intervallo coppia nominale: circa 25–3200 Nm a seconda di taglia e rapporto.
• Distanza centrale X (mm): NF060=14, NF075=18.25, NF100=29, NF140=41, NF180=41, NF220=52.5, NF250=65.
• Punto di carico Z (mm): NF060=42.5, NF075=61.2, NF100=69.3, NF140=97.7, NF180=129.2, NF220=134.1, NF250=164.0.
• Forze radiali max (N): esempi fino a ~38 000 N a seconda di modello e stadio.
• Forze assiali max (N): esempi fino a ~40 000 N a seconda di modello e stadio.
• Momento di inclinazione (Nm) e momento d'inerzia rotazionale (kg·cm²): valori specifici nelle tabelle tecniche.
• Livello sonoro (N1=3000 rpm, senza carico): intervalli per taglia (es. ≤56 dB(A) a ≤72 dB(A)).
• Peso (kg): esempi NF060≈1.1, NF075≈1.3, NF100≈3.7, NF140≈3.7, NF180≈6.9, NF220≈13.7, NF250≈28.0 (taglie maggiori fino a ~110.6 kg).
• Durata di vita: 20 000 hr (riferimento funzionamento continuo 10 000 hr).
• Efficienza: ≥97% (molte configurazioni), ≥94% (altre gamme).
• Temperatura operativa: -10 a 90 ℃. Lubrificazione: lubrificante sintetico (riempimento di fabbrica/raccomandato).
• Classe di protezione: IP65. Montaggio: qualsiasi orientamento; flangia passante quadrata per installazione facilitata.
