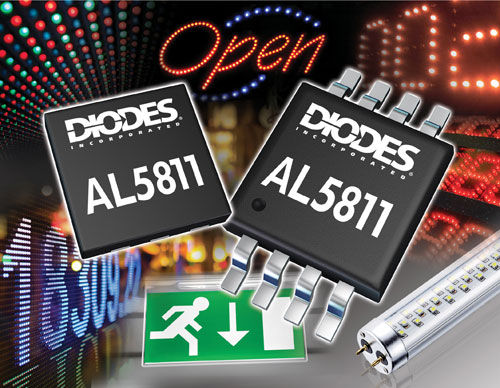

Driver LED circuito integrato AL58xx Series, DLD101

dimmerabile

L'AL5801 combina un MOSFET a canale N da 100V con un transistor NPN preimpostato per creare un semplice driver °C con ingombro ridotto. La corrente °C viene impostata da una resistenza esterna collegata dal pin REXT (4) al pin GND (6). Il transistor interno pre polarizzato sviluppa circa 0.56V attraverso il resistore esterno. L'uscita a scarico aperto AL5801 può funzionare da 1,1V a 100V, consentendogli di utilizzare alimentatori da 5V a 100V senza componenti aggiuntivi. La regolazione PWM della corrente in °C può essere ottenuta azionando il pin BIAS (1) con un transistor NPN a collettore aperto o un MOSFET a canale N a scarico aperto. L'AL5801 è disponibile in un pacchetto SOT26 ed è ideale per pilotare correnti a °C fino a 350mA. Caratteristiche Tensione di riferimento del pin di retroazione VRSET = 0.56V a +25°C -Intervallo di temperatura da 40 a +125°C 1.Uscita a scarico aperto da 1V a 100V Il coefficiente VRSET a temperatura negativa riduce automaticamente la corrente in °C ad alte temperature Finitura senza piombo; conforme alla direttiva RoHS Senza alogeni e antimonio. "Dispositivo "verde Pacchetto SOT26 a bassa impedenza termica con telaio in piombo di rame
