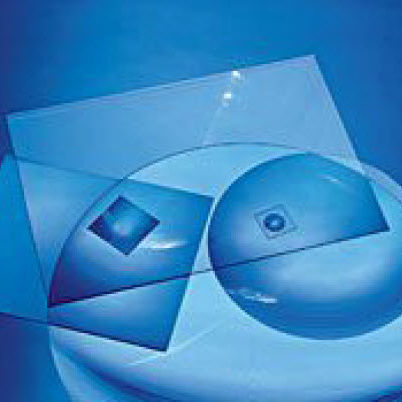

Lente di Fresnel #46-390

in plasticaasferica

Le lenti Fresnel asferiche sono lenti sottili e piatte per applicazioni di messa a fuoco. Una lente Fresnel sostituisce la superficie curva di una lente convenzionale con una serie di scanalature concentriche, modellate sulla superficie di un foglio di plastica sottile e leggero. Le scanalature agiscono come superfici rifrangenti individuali, come piccoli prismi visti in sezione, piegando raggi paralleli con un'approssimazione molto stretta a una lunghezza focale comune. Le lenti Fresnel asferiche sono sottili, quindi la luce persa per assorbimento è minima. Le lenti Fresnel sono un compromesso tra efficienza e qualità dell'immagine. Un'alta densità di scanalature consente di ottenere immagini di qualità superiore, mentre una bassa densità di scanalature offre una migliore efficienza (necessaria nelle applicazioni di raccolta della luce). Nei sistemi a coniugazione infinita, il lato scanalato della lente deve essere rivolto verso la coniugazione più lunga. Le lenti di Fresnel sono utilizzate soprattutto nelle applicazioni di raccolta della luce, come i sistemi a condensatore o le configurazioni emettitore/rivelatore. Le lenti di Fresnel possono essere utilizzate anche come lenti di ingrandimento o di proiezione; tuttavia, a causa dell'elevato livello di distorsione, non è consigliabile. Lenti sottili e piatte per applicazioni di messa a fuoco Grandi dimensioni per la massima raccolta della luce Contorni con scanalature asferiche per prestazioni superiori Specifiche comuni Spessore centrale CT (pollici): 0.06 Tolleranza dimensionale (pollici): ±0.05 Tolleranza di spessore (%): ±40 Substrato: Acrilico Rivestimento: Non rivestito Gamma di lunghezze d'onda (nm): 400 - 1100 Indice di rifrazione (nd): 1.49 Trasmissione (%): 85 (tipico) Temperatura di funzionamento (°C): 80 (massima)
