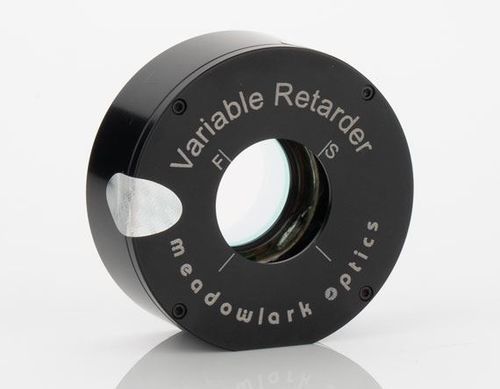

Waveplate a cristalli liquidi #4567

Panoramica
I ritardatori variabili a cristalli liquidi Meadowlark Optics consentono un controllo elettrico preciso della polarizzazione variando la birifrangenza effettiva con la tensione applicata. Aumentando la tensione la ritardanza diminuisce. Queste unità sono destinate al controllo attivo della polarizzazione in metrologia e strumentazione medica, incluse analisi delle tensioni, analisi di ingredienti farmaceutici e microscopia biologica.

Caratteristiche principali

• Controllo elettrico preciso della polarizzazione
• Più opzioni di lunghezze d'onda da UV a NIR
• Compatibile con i controller per cristalli liquidi Meadowlark Optics (analogici e digitali)

Costruzione e descrizione ottica
I ritardatori sono costruiti con uno strato di cristallo liquido nematico birifrangente intrappolato tra finestre in silice fusa otticamente piane. Le finestre sono rivestite con ossido di indio-stagno conduttivo e trasparente (ITO) per massimizzare la trasmissione nella gamma di lunghezze d'onda specificata. Ogni unità è fornita con dati misurati di ritardanza in funzione della tensione per la propria gamma di lunghezze d'onda specificata.

Alimentazione elettrica e funzionamento
Questi ritardatori variabili devono essere pilotati con una forma d'onda AC priva di componente DC per prevenire l'accumulo ionico e possibili danni allo strato di cristallo liquido. Si raccomanda un'onda quadra a 2 kHz con ampiezza regolabile come segnale di controllo. I controller per cristalli liquidi Meadowlark Optics soddisfano questi requisiti di pilotaggio.

Applicazioni
Applicazioni tipiche: controllo della polarizzazione per metrologia, strumentazione medica, analisi di sollecitazioni/deformazioni, analisi farmaceutiche e microscopia biologica. Le unità non compensate mostrano una ritardanza residua di circa 30 nm ad alta tensione.

Incluso / Meccanica
Ogni ritardatore è fornito con i dati di ritardanza vs tensione e un cavo coassiale con connettore corrispondente per il collegamento a un controller compatibile.

Specifiche tecniche

• Elemento ottico: strato di cristallo liquido nematico birifrangente
• Finestre: silice fusa otticamente piana
• Rivestimento delle finestre: Indium Tin Oxide (ITO) conduttivo e trasparente
• Opzioni di lunghezza d'onda: più configurazioni che coprono UV a NIR
• Ritardanza residua (non compensata): ~30 nm ad alta tensione
• Requisiti di pilotaggio: forma d'onda AC senza componente DC; onda quadra 2 kHz raccomandata con ampiezza regolabile
• Dati forniti: ritardanza vs tensione per la gamma di lunghezze d'onda specificata
• Accessori forniti: cavo coassiale con connettore corrispondente
• Compatibilità consigliata controller: controller per cristalli liquidi Meadowlark Optics (analogici e digitali)
