Waveplate acromatico #4537

polimerico

Panoramica I ritardatori polimerici acromatici NIR ultra-sottili presentano una costruzione a strati multipli di polimero otticamente fusa e senza adesivi, che garantisce elevata resistenza alle temperature, alta trasmissione e un fattore di forma ultra-sottile. Disponibili nei formati λ/2 e λ/4, questi ritardatori sono forniti non rivestiti o con rivestimento AR e mantengono una tolleranza di ritardo di λ/100 nell'intervallo NIR. Sono progettati per imaging NIR, strumenti analitici, integrazione OEM e altre applicazioni che richiedono un ingombro ridotto.

Punti salienti

• Substrati ultra-sottili ≤0.55 mm adatti all'integrazione OEM
• Opzioni di lunghezza d'onda: 700–1100 nm (rivestiti) e 700–1550 nm (non rivestiti)
• Ampia tolleranza dell'angolo di accettazione: ±10°

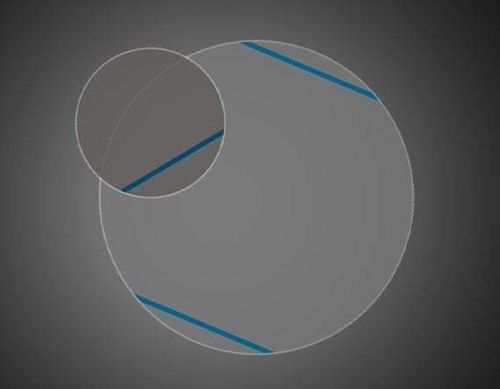

Informazioni aggiuntive L'asse lento è contrassegnato in blu sulla pellicola protettiva e ulteriormente indicato con un punto sul componente per semplificare l'allineamento durante l'installazione.

Caratteristiche tecniche

• Costruzione: pila multiplo di polimero, otticamente fusa, senza adesivi
• Tipi di ritardatore e spessori: λ/2 = 0.35 mm; λ/4 = 0.55 mm
• Tolleranza di ritardo: λ/100 nell'intervallo NIR
• Intervalli di lunghezza d'onda: non rivestiti 700–1550 nm; rivestiti (AR) ottimizzati per 700–1100 nm
• Tolleranza dell'angolo di accettazione: ±10°
• Fattore di forma: substrati ultra-sottili (≤0.55 mm) per progetti OEM compatti
• Rivestimento: disponibile non rivestito o con rivestimento AR (rivestito ottimizzato per 700–1100 nm)
• Prestazioni termiche: elevata resistenza alle alte temperature grazie alla costruzione senza adesivi e otticamente fusa
• Trasmissione: elevata trasmissione nelle gamme NIR specificate
• Identificazione: asse lento segnato sulla pellicola protettiva e con un punto sul componente
