Regolatore multi-funzione non specificato #4568

Panoramica
I controller per cristalli liquidi Meadowlark Optics forniscono controllo e modulazione da banco per ritardatori variabili a cristalli liquidi e altre ottiche LC compatibili. Disponibili in configurazioni analogiche (standalone) e digitali (interfaccia), questi controller sono adatti ad applicazioni di laboratorio e sistemi che richiedono stati di ritardo ripetibili e sincronizzazione multicanale.

Caratteristiche principali

• Controllo da banco di ritardatori variabili a cristalli liquidi e ottiche LC compatibili
• Opzioni controller analogico standalone e interfaccia digitale
• Connettività USB per unità digitali; l'unità analogica supporta alimentazione a batteria opzionale

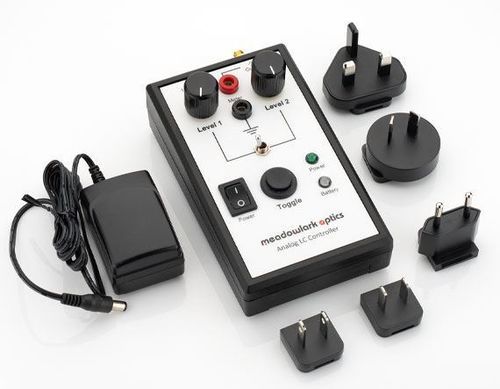

Controller analogico per cristalli liquidi
Il controller analogico è progettato per un funzionamento immediato e autonomo da banco. Offre regolazioni di tensione indipendenti per selezionare due stati di ritardo ripetibili e un selettore manuale per la modulazione tra di essi. I connettori banana posizionati tra le manopole consentono il monitoraggio continuo della tensione senza interrompere le connessioni del dispositivo LC. Ogni ritardatore fornito include una curva misurata ritardo vs tensione per garantire una correlazione precisa ritardo‑tensione. È inclusa un'alimentazione esterna con adattatori internazionali; è disponibile alimentazione a batteria opzionale per l'uso in campo.

Interfaccia digitale per cristalli liquidi
L'interfaccia digitale supporta due canali indipendenti con rilevamento e controllo di tensione e temperatura. Ogni canale dispone di connettori SMB I/O dedicati e offre più opzioni di controllo esterno. La modalità autonoma "set-and-go" consente il funzionamento senza un computer host. L'interfaccia fornisce un'uscita a onda quadra a 2 kHz con opzioni di modulazione di ampiezza (sinusoidale, quadra, triangolare, a dente di sega e forme di effetto nematico transitorio). Il software incluso CellDRIVE 5000 consente il controllo multi‑cella e fornisce un'uscita di sincronizzazione separata per ciascun canale.

Contenuto del pacchetto interfaccia digitale (sommario)

• Unità controller
• Connettori SMB I/O sul pannello frontale
• Manuale utente
• Cavo USB
• Alimentatore e cavo di alimentazione
• Funzionalità di rilevamento e controllo della temperatura
• Software CellDRIVE 5000
• Driver NI LabVIEW (strumenti virtuali)

Applicazioni

• Controllo e modulazione da banco di ritardatori LC
• Esperimenti di laboratorio che richiedono stati di ritardo ripetibili
• Sistemi che richiedono controllo LC sincronizzato o modulato su più canali

Specifiche tecniche

• Tipi di controller: Analogico (standalone da banco) e Interfaccia digitale (controllo CellDRIVE 5000)
• Controller analogico: regolazione indipendente della tensione per due stati di ritardo selezionabili; modulazione tramite selettore manuale; connettori banana per monitoraggio della tensione
• Interfaccia digitale: due canali indipendenti con rilevamento e controllo di tensione e temperatura; connettori SMB I/O per canale; funzionamento autonomo set‑and‑go
• Uscita digitale: onda quadra 2 kHz; modulazione di ampiezza con forme sinusoidale, quadra, triangolare, a dente di sega e effetto nematico transitorio
• Software incluso: CellDRIVE 5000 per controllo multi‑cella e uscite di sincronizzazione
• Driver inclusi: driver NI LabVIEW
• Opzioni di alimentazione: alimentatore esterno incluso; il controller analogico supporta alimentazione a batteria opzionale; adattatori internazionali inclusi
• Calibrazione: ogni ritardatore LC fornito con curva misurata ritardo vs tensione per correlazione precisa
