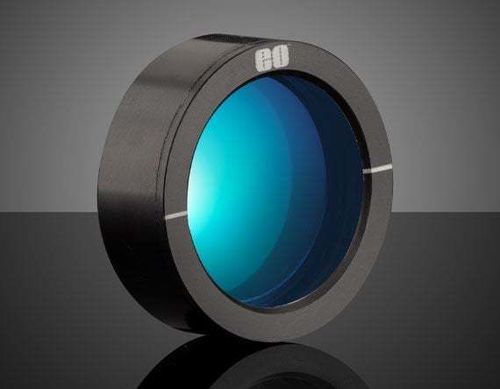

Waveplate polimerico #4513

di ordine zero

Panoramica del prodotto
Le piastre ritardatrici grandangolari sono progettate per accettare un ampio intervallo di angoli di incidenza con uno spostamento di ritardo minimo fino a 30° di angolo di incidenza. Sono disponibili per lunghezze d'onda visibili e NIR (532 nm, 633 nm, 1064 nm, 1550 nm) e nei valori di ritardo λ/2 o λ/4. La costruzione impiega un polimero birifrangente laminato quasi a ordine zero montato su substrato N-BK7 e rivestito con rivestimenti antiriflesso a banda larga (BBAR).

Caratteristiche principali

• Tolleranze di ritardo fino a ≤λ/250 fino a 30° AOI
• Costruzione in polimero birifrangente laminato quasi a ordine zero
• Idonee per applicazioni che richiedono ampi angoli di accettazione

Descrizione
Queste piastre forniscono precisioni di ritardo ≤λ/250 per il quarto d'onda e ≤λ/100 per il mezzo onda alla lunghezza d'onda centrale, minimizzando la sensibilità all'angolo di incidenza. I componenti sono laminati con polimero birifrangente su substrato N-BK7 e ricevono rivestimenti BBAR per ridurre le riflessioni sulla banda di progetto.

Nota
L'asse veloce è contrassegnato da una linea per il posizionamento.

Specifiche tecniche

• Lunghezze d'onda di progetto: 532 nm, 633 nm, 1064 nm, 1550 nm
• Valori di ritardo: λ/2 (mezzo onda) e λ/4 (quarto d'onda)
• Precisione di ritardo (centro): ≤λ/250 per quarto d'onda; ≤λ/100 per mezzo onda
• Accettazione angolare: spostamento di ritardo minimo fino a 30° AOI
• Costruzione: polimero birifrangente laminato quasi a ordine zero su substrato N-BK7
• Rivestimento superficiale: rivestimento antiriflesso a banda larga (BBAR)
• Marcatura asse veloce: l'asse veloce è indicato da una linea
