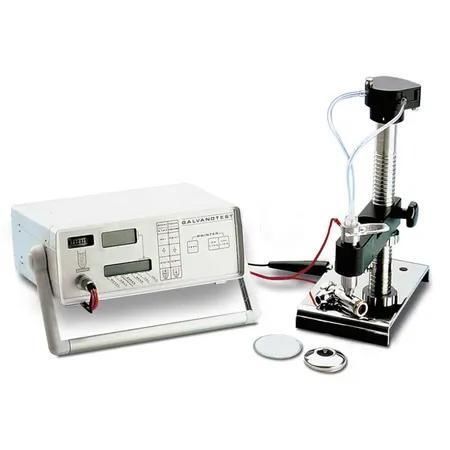

Misuratore di spessore di acciaio GalvanoTest 2000

per materiale non ferrosoper metallodi rivestimento

Descrizione
Metodo coulometrico (de‑plating anodico) per la misura dello spessore dei rivestimenti su acciaio, metalli non ferrosi e substrati isolanti. Adatto a sistemi mono e multistrato (es. Ni su acciaio, Zn su acciaio, Sn su Cu, Ag su Cu, Cu su epossidico). GalvanoTest fornisce valori di spessore precisi preservando il substrato. Strumento basato su microprocessore, di semplice utilizzo e con minima formazione richiesta.

Principio di misura
Basato sulla legge di Faraday, GalvanoTest dissolve elettroliticamente un'area definita del rivestimento. Una cella di misura, riempita con un elettrolita scelto per la combinazione rivestimento/substrato, viene posta sul campione e sigillata mediante una guarnizione (es. 8 mm2, 4 mm2). Una corrente controllata rimuove il rivestimento; una variazione caratteristica di tensione arresta il processo e lo spessore viene mostrato in µm o mils.

Progetto
Cella di misura
Cellule disponibili per superfici piane o curve (raggio di curvatura fino a 3 mm) e per aree molto piccole. Il modello 2000 può essere fornito con un pulsatore d'aria per garantire la circolazione dell'elettrolita. È disponibile una coppetta elettrolitica per l'immersione di fili e piccoli pezzi; compatibile con entrambi i modelli.

Supporto
Supporto regolabile per il posizionamento preciso della cella sul campione. La pompa distributrice dell'elettrolita può essere montata sul supporto o sull'apparecchio a seconda della configurazione.

Unità di elaborazione
Unità di elaborazione a microprocessore con LCD interattivo e tastiera a sfioramento. I programmi di misura possono essere inseriti, i risultati visualizzati sul display alfanumerico ed esportati tramite interfacce a PC, stampante MiniPrint o registratore Y‑T. La curva di tensione caratteristica è stampabile per analisi tracciabili.

Scegliere GalvanoTest 2000 o 3000?
GalvanoTest 2000 è il modello base per un'ampia gamma di combinazioni rivestimento/substrato e per misurazioni multistrato. GalvanoTest 3000 aggiunge una pompa elettrolita integrata nel supporto, celle a rapido cambio per elettroliti differenti e riempimento/svuotamento automatico per ridurre il consumo di elettrolita. Il 3000 supporta aree di misura molto piccole fino a 0,25 mm2.

Contenuto della fornitura

• Apparecchio GalvanoTest
• Interfaccia per stampante MiniPrint o PC
• Uscita dati per registratore Y‑T
• Supporto di misura standard con cella e ugello pulsatore
• Cavo di collegamento apparecchio/supporto
• Guarnizione A (8 mm2)
• Guarnizione B (4 mm2)
• 3 flaconi di elettrolita (100 ml ciascuno) a scelta del cliente
• Pipette
• Flacone per elettrolita esausto
• Flacone spray
• Gommino in gomma
• Confezione di carta assorbente
• Manuale d'uso

Specifiche tecniche

• Intervallo di misura: 0,05 µm – 75 µm
• Spessore strato: fino a 75 µm
• DT / NDT: DT
• Sottostrati idonei: acciaio, metalli non ferrosi, basi isolanti
• Aree di misura/guarnizioni standard: A (8 mm2), B (4 mm2); altre dimensioni disponibili
• Opzioni cella: superfici piane/curve (≥ 3 mm di raggio); coppetta elettrolitica per piccoli pezzi e fili
• GalvanoTest 2000: modello base; opzione pulsatore d'aria
• GalvanoTest 3000: pompa elettrolita integrata, celle a cambio rapido, area minima 0,25 mm2
• Unità di elaborazione: microprocessore, LCD interattivo, tastiera touch; uscite per PC, MiniPrint, registratore Y‑T; curva di tensione stampabile
