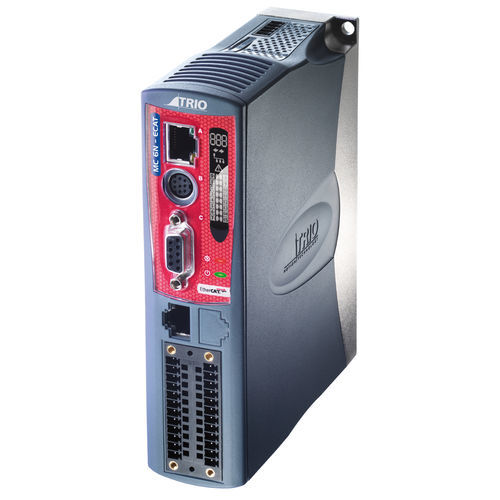

Controllore di movimento 32 assi TRIO MC6N-ECAT

servomotorepasso passoEtherCAT

L'MC6N è un controllore di movimento ad alte prestazioni in grado di gestire 32 azionamenti servo e passo-passo remoti tramite un bus in tempo reale. la capacità di elaborazione dual core a 1GHz supporta applicazioni meccaniche e robotiche ad alto calcolo degli assi. L'MC6N-ECAT supporta il controllo del movimento su 32 assi e la risoluzione di posizione ad altissima precisione a 64 bit. Gli azionamenti e gli I/O slave EtherCAT possono essere interconnessi e funzionare in modalità di posizione, velocità e coppia in una sincronizzazione ciclica. La modalità di programmazione dell'MC6N è esattamente la stessa dell'asse analogico tradizionale, con l'aggiunta dell'impostazione dell'azionamento e dell'allarme di processo basato sul bus EtherCAT. È possibile estendere altri assi tramite il modulo I/O EtherCAT flexslice. Poiché tutta la programmazione è gestita nello stesso luogo, il controllo della macchina è diventato più semplice che mai. I Fino a 32 alberi di trasmissione digitali EtherCAT I Il ciclo EtherCAT minimo è di 125 μsec I Processore i.mx7 dual core arm cortex A7 da 1GHz I 128M di memoria DDR3 I 128M di memoria flash seriale o veloce I Orologio in tempo reale I Fino a 1024 I/O EtherCAT I Ingresso quantitativo digitale a 8 canali (compreso ingresso codice colore ad alta velocità a 4 canali) I I/O digitale bidirezionale a 8 canali I L'interfaccia Ethernet supporta Ethernet IF? PROFINET, MODBUS, LAN e WAN I Interfacce RS485 e RS232 I Supporto delle modalità di azionamento di posizione, velocità e coppia I Encoder a valore assoluto BISS, EnDat e SSI I Curva a camme flessibile, movimento master-slave I Uscita di connessione hardware al controllo di visione e al laser I L'MC6N ha lo stesso ingombro dell'MC4N I Interfaccia stepper/encoder indipendente I Scheda SD I Estensione I/O CANopen I Display LCD retroilluminato I Certificazione RoHS e CE
