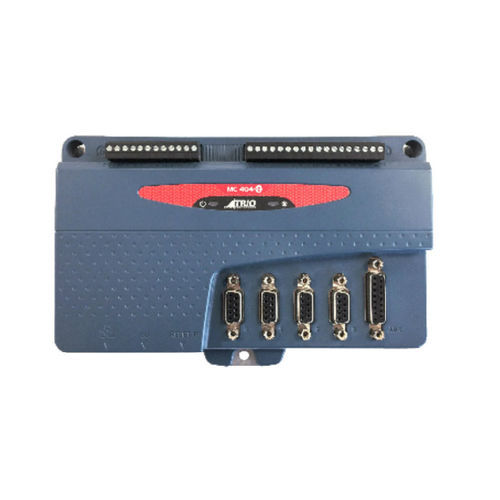

Controllore di movimento 4 assi MC404Z

passo passoEthernetdigitale

MC404Z supporta 4 Stepper o 3 Stepper + ingresso encoder + 16DIN, 8xDO, uscite collegate via hardware per l'attivazione della telecamera ecc. L'MC404-Z è un coordinatore di movimento a basso costo per montaggio a pannello, destinato ad applicazioni stepper ad alto volume. Con una sola versione dotata di tutte le funzioni di serie, non è necessario configurare gli assi con i codici funzione prima dell'uso. È basato sulla tecnologia a doppia precisione ARM Cortex-M7 ad alte prestazioni di Trio e fornisce 4 assi di controllo in uscita a impulsi+direzione o in quadratura per azionamenti stepper o servoazionamenti con ingresso a impulsi. Trio utilizza tecniche avanzate di FPGA per ridurre le dimensioni e inserire i circuiti di uscita degli impulsi e di asservimento in un pacchetto compatto montato a pannello. L'MC404-Z è alloggiato in un robusto contenitore di plastica con telaio di terra integrato e incorpora tutti i circuiti di isolamento necessari per il collegamento diretto alle apparecchiature esterne in ambiente industriale. CARATTERISTICHE FUNZIONALI 1. Controllo avanzato a 4 assi a impulsi e direzione 2, interpolazione lineare, circolare, elicoidale e sferica 3. Forme CAM flessibili, movimento collegato 4. Supporto di encoder assoluti Biss, EnDAT e SSI 5. Uscite collegate all'hardware per il controllo di telecamere e laser 6, interfaccia Ethernet-IP / Modbus TCP / Ethernet integrata 7, aggiornamento servo selezionabile da 125 a 4000 µsec 8. Calcoli precisi del movimento a 64 bit su processore ARM Cortex-M7 9, Tecnologie di base di Motion-iX per la programmazione, tra cui: Programmazione IEC 61131-3, trasformazioni robotiche, gestione dei file di testo 10, slot per scheda di memoria micro SD 11, uscite digitali NPN 12, espansione I/O CANopen 13, RoHS, approvato CE
