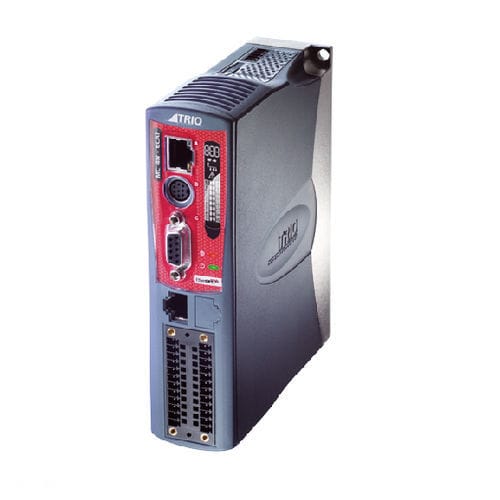

Controllore di movimento 32 assi TRIO MC4N-ECAT

CANopenEthernetdigitale

MC4N-ECAT è un controllore di movimento ad alte prestazioni che gestisce servo e step drive remoti attraverso il bus di automazione in tempo reale EtherCAT. È basato su un processore ARM11 a 532 MHz ad alte prestazioni, che lo rende adatto ad attrezzature multiasse e applicazioni robotiche. INTRODUZIONE DEL PRODOTTO: MC4N-ECAT supporta il controllo del movimento a 32 assi e la risoluzione di posizione ad altissima precisione a 64 bit. Il servo slave EtherCAT e gli I/O possono essere collegati tra loro e funzionare in modo sincrono nelle modalità di posizione, velocità e coppia. La modalità di programmazione dell'MC4N è esattamente la stessa dell'asse analogico tradizionale, con l'eccezione dell'impostazione dell'azionamento basata sul bus EtherCAT e dell'allarme di processo. Poiché tutta la programmazione è gestita in un unico punto, il controllo della macchina è diventato più semplice che mai. CARATTERISTICHE FUNZIONALI: I Fino a 32 alberi di trasmissione digitali EtherCAT I Fino a 1024 I/O EtherCAT -Protocollo EtherCAT COE fino a cia402 I Interpolazione di linee, archi, eliche e archi spaziali -Curva a camme flessibile, movimento master-slave I Interfaccia encoder assoluto I Supporta gli encoder a valore assoluto EnDat e SSI I Uscita di connessione hardware per controllo visivo e laser I Interfaccia Ethernet IP / Modbus TCP / Trio ActiveX / uniplay HMI / UDP / Ethernet integrata I Ciclo di aggiornamento del servo opzionale 125 - 2000 \i sec I Processore arm 11 da 532HMz, calcolo accurato del movimento a 64 bit I Supporto per la programmazione in linguaggio IEC 61131-3 I Trasformazione delle coordinate del robot I Supporto della programmazione in linguaggio triobasico multi-task I Ingresso codice colore a 4 canali ad alta velocità I Interfacce indipendenti RS232 e RS485 I Supporto scheda SD I Estensione i/o CANopen I LCD retroilluminato I Certificazione RoHS e CE
