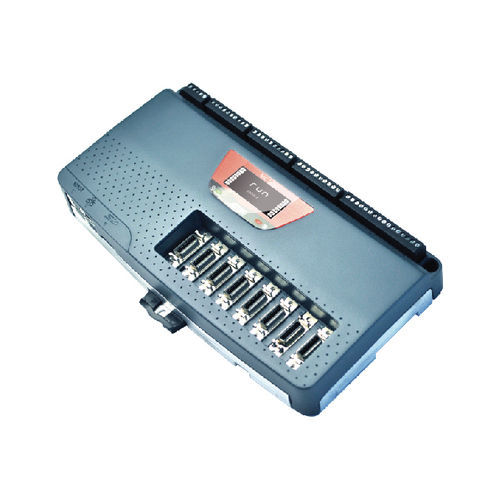

Controllore di movimento 5 assi TRIO MC405

analogicoCANopenEthernet

L'MC405 è un controllore di movimento ad alta precisione, che adotta il processore Arm 11 ad alte prestazioni, dispone di 5 interfacce flessibili per l'albero e di un'uscita di tensione a 4 vie. INTRODUZIONE DEL PRODOTTO: L'MC405 ha due diverse configurazioni dell'albero. Entrambe le modalità di configurazione degli assi supportano 16 assi software. Qualsiasi asse non assegnato all'hardware integrato può essere utilizzato come asse virtuale. Ogni asse può realizzare diversi movimenti tramite la programmazione, come interpolazione lineare, ad arco, a spirale e ad arco spaziale, camma elettronica, movimento master-slave e movimento elettronico ad ingranaggi elettronico ad ingranaggi. L'interfaccia dell'albero flessibile può essere configurata come dispositivo di retroazione o come uscita puise tramite software. Quando è configurata come uscita puise, l'interfaccia dell'albero può essere utilizzata per controllare azionamenti passo-passo e servoazionamenti o l'uscita dell'encoder analogico. Quando è configurata come retroazione, supporta l'ingresso di encoder incrementali o uno dei tre encoder a valore assoluto comunemente utilizzati SSI, tamakawa ed EnDat. Qualsiasi albero di retroazione con uscita in tensione può essere utilizzato per formare un servo ad anello chiuso. CARATTERISTICHE FUNZIONALI: I Servocomando ad anello chiuso a 4 assi / Direzione a 5 assi I Interpolazione di linee, archi, eliche e archi spaziali I Curva di camma flessibile, movimento master-slave I Supporta gli encoder EnDat e SSI a valore assoluto I Uscita di connessione hardware al controllo visivo e laser I Interfaccia integrata Ethernet IP / Modbus TCP / Ethernet I Ciclo di aggiornamento del servo opzionale 125 - 2000 [i sec I Processore ARM11 VFP, calcolo accurato del movimento a 64 bit I Supporto della programmazione in linguaggio IEC 61131-3 I Supporto della programmazione in linguaggio triobasico multi task I Elaborazione di file di testo I Trasformazione delle coordinate del robot I Supporto scheda SD I Estensione i/o CANopen I LCD retroilluminato I Certificazione RoHS, UL, CE
