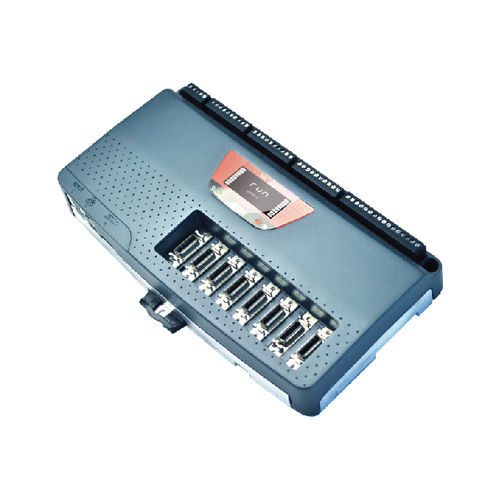

Controllore di movimento 5 assi TRIO MC508

analogicoCANopenEthernet

L'MC508 è un controllore di movimento ad alta precisione che adotta il processore Arm Cortex a9800mhz, dispone di 8 uscite di tensione e 8 interfacce flessibili per gli alberi e può essere configurato con 16 alberi di uscita a direzione variabile o 8 alberi servoassistiti ad anello chiuso. INTRODUZIONE DEL PRODOTTO: L'MC508 ha due diverse configurazioni di assi. Entrambe le modalità di configurazione supportano 32 assi software. Qualsiasi asse non assegnato all'hardware integrato può essere utilizzato come asse virtuale. Ogni asse può realizzare diversi movimenti tramite la programmazione, come interpolazione lineare, ad arco, a spirale e ad arco spaziale, camma elettronica, movimento master-slave e movimento elettronico ad ingranaggi. L'mc508 dispone di 128 MB di memoria, di cui 32 MB sono utilizzati per i programmi utente e la memoria dello spazio tabella utente. Il connettore flessibile MDR supporta una connessione a cavo singolo tra il controllore MC508 e il driver. L'interfaccia dell'albero può essere configurata via software come dispositivo di retroazione o uscita puise. Quando è configurata come uscita puise, l'interfaccia dell'albero può essere utilizzata per controllare un azionamento passo-passo o un servoazionamento, oppure l'uscita di un encoder analogico. Quando è configurata come feedback, l'interfaccia ad albero supporta l'ingresso di encoder incrementali o uno dei quattro encoder a valore assoluto comunemente utilizzati SSI, tamakawa, BISS ed EnDat. Qualsiasi albero di retroazione con uscita in tensione può essere utilizzato per formare un servo ad anello chiuso. La porta Ethernet integrata può essere collegata a PC per la programmazione e il download di programmi o a HMI e PLC generali. Basato sul potente software di sviluppo applicativo Motion Perfect V4, il programma utente può essere scritto in linguaggio triobasico con caratteristiche multi-task, rendendo semplice il movimento complesso. Allo stesso tempo, il linguaggio industriale standard iec611-3 che supporta
