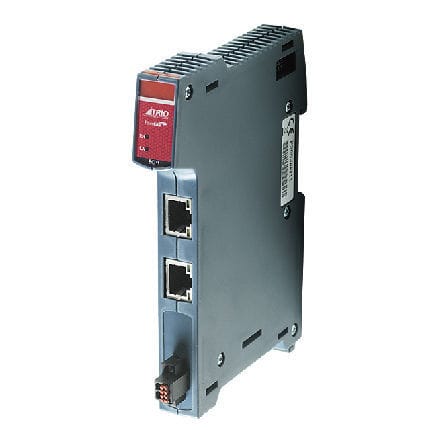

Modulo I/O EtherCAT TRIO P series

digitaleanalogicoEthernet

Il sistema Flexslice inizia con l'accoppiatore. L'accoppiatore può essere collegato alla rete EtherCAT attraverso la porta Ethernet sopra il modulo. L'interfaccia RJ45 sotto il modulo può essere utilizzata per collegare più moduli EtherCAT sulla stessa linea. L'accoppiatore bus PB66 supporta fino a 16 moduli di I/O. Questi moduli sono dotati di chiusure meccaniche e interfacce bus flessibili, che possono essere collegate all'EBUS attraverso il backplane. Il PB66 è installato con una guida. Può convertire il messaggio da Ethernet 100BASE-T al formato del segnale EBUS. Nella rete EtherCAT, l'accoppiatore P366 può essere installato in qualsiasi punto della rete Ethernet, rendendolo adatto all'installazione vicino alla stazione master o in posizione remota. PARAMETRI DEL PRODOTTO: Alimentazione richiesta 24V DC, il fabbisogno minimo dell'intero sistema è di 0,8A Interfaccia EtherCAT RJ45 accordo EtherCAT Velocità dati 100 Mbit/s Alimentazione 24V/1,5W Isolamento 1KV Ciclo di aggiornamento EtherCAT 2: 125us Cavo di rete CATSe CARATTERISTICHE: I Il modulo di uscita digitale P371 collega il segnale di controllo binario del motion controller e il dispositivo di uscita a 24 V CC della macchina. I Tutte le 16 uscite sono a sorgente di corrente (PNP) con isolamento elettrico. I Le connessioni di uscita e di alimentazione sono realizzate tramite due terminali a vite a fila singola. I Il modulo Flexslice visualizza lo stato del segnale di uscita tramite luci LED. I Il modulo di ingresso digitale P372 collega il segnale a 24 V CC proveniente dall'apparecchiatura della macchina al registro di controllo binario del controllore di movimento. I Tutti i 16 ingressi sono ad assorbimento di corrente (PNP) e isolati elettricamente. I Le connessioni di ingresso e di alimentazione sono realizzate tramite due terminali a vite a fila singola.
