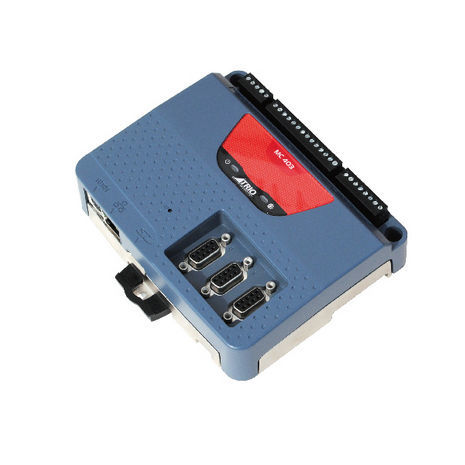

Controllore di movimento 3 assi TRIO MC40 series

EthernetModbus TCPSSI

L'mc403 ha due versioni e supporta cinque diverse configurazioni di alberi. Il modello primario mc403-z non ha un DAC integrato e tutti i moduli hanno la funzione software di 8 assi. Ogni asse non assegnato all'hardware può essere utilizzato come asse virtuale. Ogni asse può realizzare vari movimenti tramite la programmazione, come l'interpolazione lineare, ad arco, ad elica e ad arco spaziale, la camma elettronica, il movimento master-slave e il movimento elettronico ad ingranaggi. L'interfaccia dell'albero flessibile può essere configurata come dispositivo di retroazione o come uscita di sicurezza tramite software. Quando è in uscita, l'interfaccia ad albero può controllare l'azionamento passo-passo o servo, oppure l'uscita dell'encoder analogico. Quando è configurata come retroazione, supporta l'ingresso di encoder incrementali o uno dei tre encoder a valore assoluto comunemente utilizzati SSI, tamakawa ed EnDat. Qualsiasi albero di retroazione con uscita in tensione può essere utilizzato per formare un servo ad anello chiuso. La porta Ethernet integrata può essere collegata a PC per la programmazione e il download di programmi o a HMI e PLC generali. Basato sul potente software di sviluppo applicativo Motion Perfect V4, il programma utente può essere scritto in linguaggio triobasico con caratteristiche multi-task, rendendo semplice il movimento complesso. Inoltre, per la programmazione è possibile utilizzare il linguaggio industriale standard IEC61131-3 che supporta il sistema di programmazione PLC completo di tutte le funzioni. CARATTERISTICHE FUNZIONALI: I Servocomando ad anello chiuso a due assi / direzione a 3 assi I Interpolazione di linee, archi, eliche e archi spaziali I Curva di camma flessibile, movimento master-slave I Supporta gli encoder EnDat e SSI a valore assoluto I Uscita di connessione hardware al controllo visivo e laser I Interfaccia integrata Ethernet IP / Modbus tcp/ Ethernet I Ciclo di aggiornamento del servo opzionale 125 - 2000 [i sec
