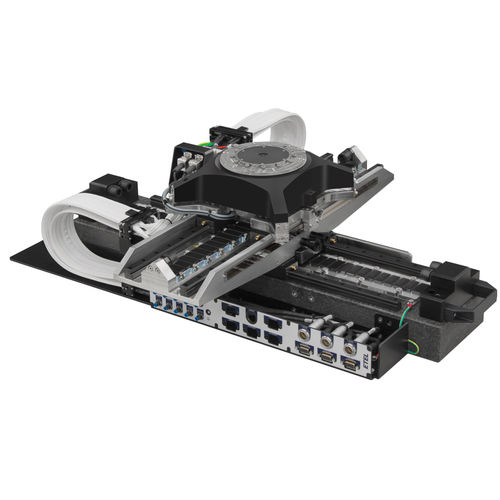

Sistema di posizionamento architettura impilata CHARON2

3 assi6 assimonoassiale

CHARON2 è la nostra piattaforma di sistemi di controllo assi più diffusa. Grazie alla sua robusta e affidabile architettura impilata, progettata all'insegna della modularità e della scalabilità, è riconosciuta come un punto di ingresso conveniente per molte soluzioni di controllo assi chiavi in mano. La famiglia CHARON2 è disponibile in una moltitudine di configurazioni predefinite che vanno dal singolo asse X al sistema di movimento completo a 6 gradi di libertà (DOF). La scelta tra le nostre elettroniche standard rende il sistema CHARON2 scalabile nelle prestazioni per soddisfare al meglio le specifiche richieste. Con oltre 3.000 stadi operativi sul campo, CHARON2 si rivolge a tutte le applicazioni dei semiconduttori e a molti casi d'uso di altri mercati, come quello medico, farmaceutico o della scienza dei materiali. L'accuratezza di posizione di ±1 µm, unita a un'eccellente ripetibilità bidirezionale e a un'elevata dinamica, sono raggiunte in un ingombro ottimizzato grazie a IP proprietari per motori, elettronica e controllo, a dimostrazione delle capacità di innovazione e competenza di ETEL a livello mondiale. Caratteristiche Corse standard di 365 x 355 mm e 475 x 410 mm Ingombro ridotto e design adatto ad applicazioni con spazio limitato Fino a 6 gradi di libertà Fino a 30 kg di carico utile Alimentazione del vuoto integrata e cavi di segnale del cliente a livello del mandrino Ecco le caratteristiche principali: Stabilità di posizione nanometrica Assicura una precisione di posizionamento per periodi prolungati. Compatibilità con le camere bianche ISO2 Adatto ad ambienti controllati con requisiti di pulizia rigorosi. Correzione dell'inclinazione della punta con il modulo combinato Z3TM+ Consente una regolazione precisa per un posizionamento ottimale.
