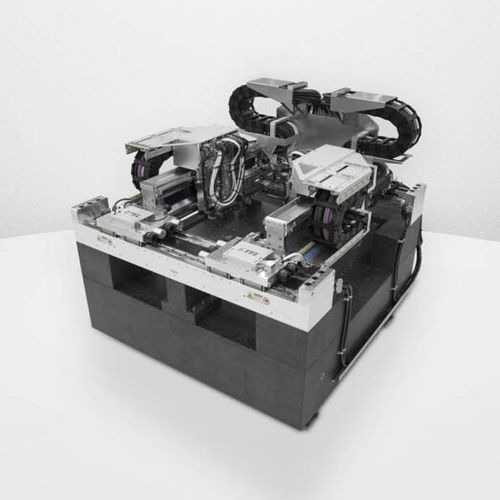

Sistema di posizionamento multiassiale TELICA

a ponteper l'industria dei semiconduttoriad alta precisione

TELICA, una piattaforma multiasse all'avanguardia, sta rivoluzionando le applicazioni back-end dei semiconduttori grazie alla sua architettura a doppio portale, che offre una precisione e una produttività senza pari per applicazioni avanzate di incollaggio di stampi e altro ancora. TELICA è una piattaforma multiasse progettata per le applicazioni back-end dei semiconduttori, caratterizzata da un'architettura a doppio portale che offre movimenti lungo quattro gradi di libertà (X, Y, Z e Rz) con un totale di otto assi controllati. Questo design avanzato supporta processi impegnativi come Flip-chip, Fan-out, incollaggio ibrido, pacchetti 2,5D/3D, incollaggio di µ-LED e applicazioni di dispensazione. TELICA eccelle sia per l'elevata precisione di posizionamento che per l'elevata produttività, raggiungendo una precisione di posizionamento globale di ±1 µm e locale di ±350 nm a una produttività di 10 kUPH per applicazioni tipiche di incollaggio di flip chip. Per l'incollaggio di µ-LED, raggiunge i 180 kUPH. TELICA introduce un nuovo approccio metrologico che riduce significativamente gli errori di Abbé e il disallineamento di posizionamento relativo tra l'utensile di processo e il substrato. Gli encoder multidimensionali posizionati a livello del piano di processo garantiscono un posizionamento preciso, mentre i motori ironcore raffreddati ad acqua consentono cicli di lavoro estremi. Abbinato ai controllori avanzati AccurET di ETEL, TELICA beneficia di caratteristiche come il tempo di assestamento nullo, i filtri avanzati feedforward e di traiettoria, la sincronizzazione completa di tutti gli assi con jitter di un nanosecondo e strumenti completi di diagnostica software e di identificazione del sistema per l'ottimizzazione del controllo. Caratteristiche precisione di posizionamento locale di ±350 nm (spostamenti con allineamento locale) a una produttività di 10 kUPH. precisione di posizionamento locale di ±200 nm (spostamenti con allineamento locale) a 2 kUPH di velocità.
