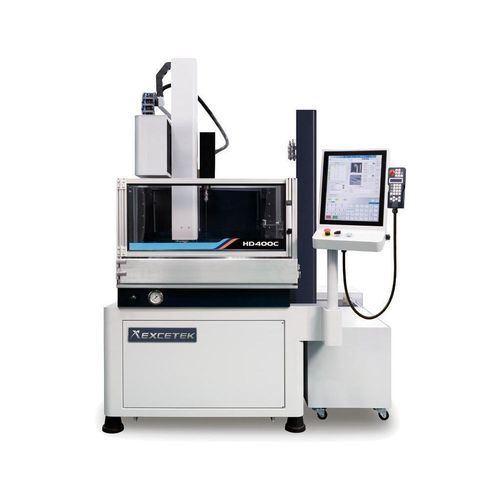

Macchina di foratura profonda CNC HD400C

verticale3 assiad elettroerosione

Breve descrizione
Assi X/Y: 400 x 300 mm
Asse Z: 400 mm
Asse W: 400 mm

Panoramica
La HD400C è una macchina EDM per foratura di fori, progettata per la lavorazione ad alta velocità e precisione dei fori di piccolo diametro. Integra un EXCETEK Motion Controller e un controllo servo ottimizzato per garantire ripetibilità e cicli rapidi. Sono disponibili interfacce LAN e USB per il trasferimento dati. La macchina supporta soluzioni IoT e di automazione e include un ampio database di tecnologie di taglio EDM per l'ottimizzazione dei processi.

Generatore e controllo CNC - Caratteristiche principali

• Controllo servo ottimizzato per velocità e precisione.
• Interfacce di ingresso: LAN, USB per scambio di programmi e parametri.
• Database completo di tecnologie EDM per semplificare l'impostazione dei processi.
• Pronta per IoT e automazione per integrazione in Smart Factory.

Schermo touch e interfaccia operativa

• Interfaccia utente grafica touch per un'operatività intuitiva.
• Programmazione grafica e impostazione parametri semplificata.
• Supporto impostazioni AEC & AGC per gestione automatizzata degli elettrodi.
• Monitoraggio lavorazione e ricette tecnologiche estese.
• Modifica Metrix con diversi tipi di pattern (quadra, cerchio, lineare, ecc.).

Struttura meccanica / Opzioni di automazione

• Opzioni caricatore automatico di elettrodi: sistemi lineari e rotativi (es. 8 AEC lineare, 16 AEC rotativo).
• Cambiaguida automatico (AGC) disponibile per ridurre le operazioni manuali.
• Opzione tavola rotante A/B per aumentare la produttività.
• Diverse configurazioni meccaniche per supportare la gestione automatizzata degli elettrodi e il cambio utensile.

Accessori
Accessori standard

• Mandrino elettrodo Ø0,3 mm ~ Ø3,0 mm × 1
• Guida elettrodo Ø1,0 mm × 1
• Tubo in ottone per elettrodo Ø1,0 mm × 20 pz
• Scatola attrezzi × 1
• Filtro carta PW‑40‑2 300 × 29 × 500 mm 10 μm × 1
• Filtro carta PP 10 inch 5 μm × 1
• Pad parallelo × 2
• Guarnizione acqua × 20 pz
• Mandrino ad aria

Opzioni

• Tavola rotante A/B
• Sistema caricatore automatico elettrodi (AEC)
• Mandrino elettrodo automatico Ø3,1 ~ Ø6,0
• Scale lineari XY risoluzione 1 μm
• Sistema cambiaguida automatico (AGC)
• Raffreddatore ad acqua
• Sistema di scambio ioni
• Opzione certificazione CE
• Pacchetti IoT e automazione per integrazione Smart Factory
• Conversione file DXF e file NC per taglio a filo
• Vasca di lavoro semi‑interrata in acciaio inox
• Dispositivo di arresto di finitura
• Opzione corrente massima di lavorazione fino a 75 A

Specifiche tecniche

• Dimensione piano di lavoro (L × P): 600 × 350 mm
• Corsa assi X/Y: 400 × 300 mm
• Corsa asse Z: 400 mm
• Corsa asse W: 400 mm
• Dimensione elettrodo: Ø 0,3 ~ Ø 3,0 mm
• Caricatore automatico elettrodi (opzione): 8 / 16 pz
• Lunghezza max elettrodo: 400 mm
• Altezza max pezzo: 400 mm
• Peso max pezzo: 500 kg
• Peso macchina: 1630 kg
• Potenza in ingresso: 4,0 KVA
• Dimensioni macchina (L × P × H): 1900 × 1965 × 2600 mm
