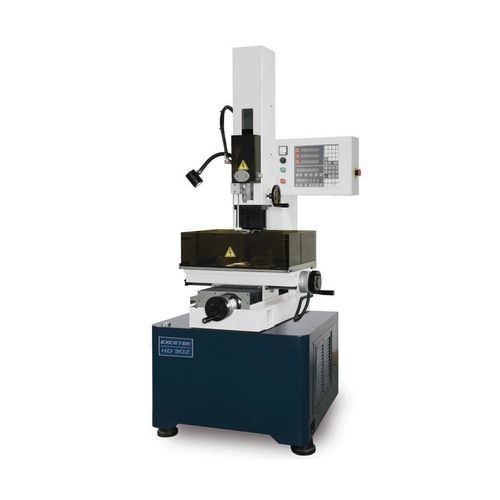

Macchina di foratura profonda CNC HD30Z

verticale3 assiad elettroerosione

Breve descrizione
Macchina EDM compatta per foratura di piccoli fori in materiali conduttivi. Il modello HD30Z offre gestione e guida dell'elettrodo dedicate per operazioni di micro-EDM ad alta precisione.

Panoramica
Il HD30Z è una macchina EDM per piccoli fori di uso generale, progettata per applicazioni di micro-foratura di precisione. Integra alimentazione controllata dell'elettrodo, corsa manuale della guida e una generosa corsa sull'asse Z per lavorare fori di piccolo diametro con ripetibilità. Adatta per stampi, utensili e produzione di componenti che richiedono fori EDM fini.

Caratteristiche principali

• Controllo CNC con funzioni EDM dedicate (immagine del controller disponibile nella pagina prodotto)
• Sistema di gestione elettrodi con mandrino e guida per elettrodi Ø0,3–Ø3,0 mm
• Corsa manuale della guida W di 150 mm per una regolazione flessibile dell'elettrodo
• Corrente massima di lavorazione 48 A e potenza in ingresso 4,0 KVA
• Ingombro compatto: 1450 x 1250 x 2100 mm

Accessori standard

• Mandrino elettrodo Ø0.3mm~Ø3.0mm x 1
• Guida elettrodo Ø1.0mm x 1
• Tubo ottone per elettrodo Ø1.0mm x 20 pcs
• Lampada di lavoro x 1
• Serbatoio filtro acqua in acciaio inox 80L
• Scatola attrezzi x 1
• Filtro carta PW-40-2 300 x 29 x 500mm 10μm x 1 pcs
• Filtro carta PP 10 inch 5μm x 1 pcs
• Tappetino parallelo x 2
• Guarnizione acqua

Opzioni

• Mandrino elettrodo Ø3.1mm~Ø6.0mm
• CE
• Dispositivo di arresto di finitura
• Mandrino ad aria

Specifiche tecniche

• Modello: HD30Z
• Dimensione tavola (L x P): 450 x 210 mm
• Corsa assi X/Y: 300 x 200 mm
• Corsa asse Z: 345 mm
• Corsa asse W + guida manuale: 0 + 150 mm
• Dimensione elettrodo: Ø 0,3 ~ Ø 3,0 mm
• Lunghezza massima elettrodo: 400 mm
• Dimensione massima pezzo: 660 x 410 x 150 mm
• Peso massimo pezzo: 150 kg
• Peso macchina: 930 kg
• Corrente massima di lavorazione: 48 A
• Potenza in ingresso: 4,0 KVA
• Dimensioni macchina (L x P x H): 1450 x 1250 x 2100 mm
