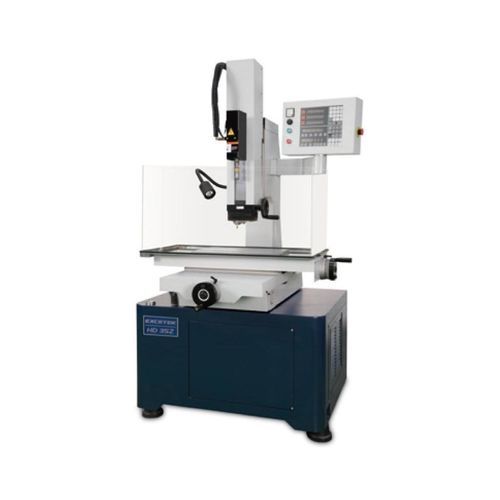

Macchina di foratura profonda CNC HD35Z

verticale3 assiad elettroerosione

Breve descrizione
Elettroerosione a tuffo (EDM) HD35Z per lavorare pezzi fino a 810 x 430 x 350 mm e 350 kg. Corse: X/Y 350 x 250 mm, Z 350 mm; corsa W 200 mm + guida manuale 150 mm. Diametro elettrodo Ø0,3 ~ Ø3,0 mm, lunghezza massima elettrodo 400 mm. Corrente massima di lavorazione 48 A, potenza in ingresso 4,0 KVA.

Specifiche tecniche

• Dimensione tavola (LxP): 600 x 300 mm
• Corse X/Y: 350 x 250 mm
• Corsa Z: 350 mm
• Corse W + guida manuale: 200 + 150 mm
• Dimensione elettrodo: Ø 0,3 ~ Ø 3,0 mm
• Lunghezza max elettrodo: 400 mm
• Dimensione max pezzo: 810 x 430 x 350 mm
• Peso max pezzo: 350 kg
• Peso macchina: 1130 kg
• Corrente max di lavorazione: 48 A
• Potenza in ingresso: 4,0 KVA
• Dimensioni macchina (LxPxA): 1520 x 1287 x 2300 mm

Caratteristiche

• Controllo CNC per cicli di lavorazione programmabili e controllo assi
• Asse W con guida manuale per regolazioni di precisione

Accessori di serie

• Morsetto elettrodo Ø0,3mm~Ø3,0mm x 1
• Guida elettrodo Ø1,0mm x 1
• Tubo ottone per elettrodo Ø1,0mm x 20 pezzi
• Lampada da lavoro x 1
• Serbatoio filtro acqua inox 80L
• Valigetta attrezzi x 1
• Filtro carta PW-40-2 300 x 29 x 500mm 10μm x 1 pz
• Filtro carta PP 10 inch 5μm x 1 pz
• Piastra parallela x 2
• Guarnizione per acqua

Opzioni

• Morsetto elettrodo Ø3,1mm~Ø6,0mm
• CE
• Dispositivo di arresto di finitura
• Morsetto pneumatico

Applicazioni

• Produzione di stampi e matrici
• Attrezzature e dime
• Lavorazione componenti automobilistici
• Parti aerospaziali e di precisione
• Dispositivi medicali
• Componenti che richiedono lavorazioni EDM di precisione
