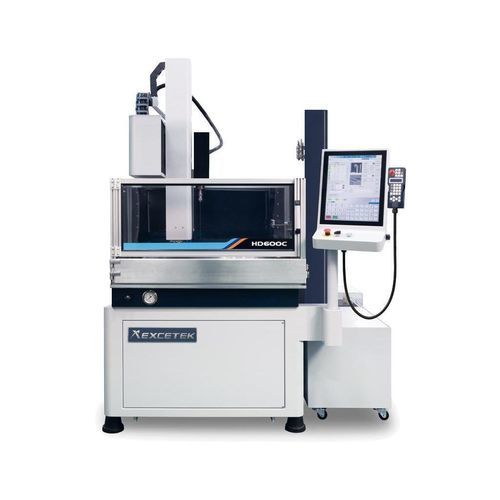

Macchina di foratura profonda CNC HD600C

verticale3 assiad elettroerosione

Panoramica del prodotto
La HD600C è una macchina CNC EDM per la perforazione di piccoli fori, progettata per lavorazioni EDM ad alta velocità e precisione. Dotata di EXCETEK Motion Controller, offre controllo servo ottimizzato, interfaccia touch-screen e capacità IoT/automazione per l'integrazione in fabbriche intelligenti.

Specifiche principali

• Piano di lavoro (L×P): 700 × 450 mm
• Corsa assi X/Y: 600 × 400 mm
• Corsa asse Z: 400 mm
• Corsa asse W: 400 mm
• Dimensione elettrodo: Ø0,3 – Ø3,0 mm
• Cambiasteli elettrodo automatico (opzione): 8 / 16 pz
• Lunghezza massima elettrodo: 400 mm
• Altezza max pezzo: 400 mm
• Peso max pezzo: 800 kg
• Peso macchina: 1730 kg
• Potenza in ingresso: 4,0 KVA
• Dimensioni macchina (L×P×A): 2000 × 1965 × 2600 mm

Caratteristiche

• Generatore e controllo CNC: perforatrice HD Series con EXCETEK Motion Controller per controllo servo ottimizzato e foratura EDM ad alta velocità e precisione.
• Interfacce operatore: connettività LAN e USB; HMI touch-screen con monitoraggio lavorazione.
• Database completo di strategie di taglio EDM e impostazioni semplificate per risultati ripetibili.
• Sistema Matrix Edit con più opzioni di pattern (quadrato, cerchio, lineare, ecc.).
• Soluzione IoT e automazione per integrazione in ambienti di smart factory.

Accessori standard

• Mandrino elettrodo Ø0,3 mm – Ø3,0 mm × 1
• Guida elettrodo Ø1,0 mm × 1
• Tubo elettrodo ottone Ø1,0 mm × 20 pz
• Valigetta attrezzi × 1
• Filtro carta PW-40-2 300 × 29 × 500 mm 10 μm × 1
• Filtro carta PP 10 inch 5 μm × 1
• Spessori paralleli × 2
• Guarnizione acqua × 20 pz
• Morsa ad aria

Opzioni

• Piastra rotante A/B
• Sistema cambio automatico elettrodi (8/16 pz)
• Mandrino elettrodo automatico Ø3,1 – Ø6,0
• Scala lineare XY risoluzione 1 μm
• Sistema cambio guida automatico
• Refrigeratore acqua
• Sistema di scambio ionico
• Certificazione CE
• Pacchetti IoT e automazione per smart factory
• Conversione file DXF e file NC per taglio a filo
• Vasca di lavoro semi-immersa in acciaio inox
• Dispositivo di arresto finitura
• Corrente massima di lavorazione: 75 A

Specifiche tecniche

• Modello: HD600C
• Piano di lavoro (L×P): 700 × 450 mm
• Corsa X/Y: 600 × 400 mm
• Corsa Z: 400 mm
• Corsa W: 400 mm
• Dimensione elettrodo: Ø0,3 – Ø3,0 mm
• Cambiasteli elettrodo (opzione): 8 / 16 pz
• Lunghezza massima elettrodo: 400 mm
• Altezza max pezzo: 400 mm
• Peso max pezzo: 800 kg
• Peso macchina: 1730 kg
• Potenza in ingresso: 4,0 KVA
• Dimensioni macchina (L×P×A): 2000 × 1965 × 2600 mm
