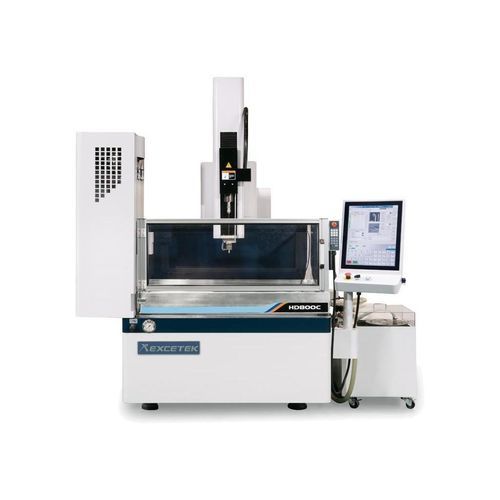

Macchina di foratura profonda CNC HD800C

verticale3 assiad elettroerosione

Breve descrizione
Assi X/Y: 800 x 600 mm
Asse Z: 400 mm (Opzione 600 mm)
Asse W: 400 mm (Opzione 600 mm)

Specifiche (sintesi)
Dimensione tavola lavoro (LxP): 900 x 600 mm
Corsa assi X/Y: 800 x 600 mm
Corsa asse Z: 400 mm (Opzione 600 mm)
Corsa asse W: 400 mm (Opzione 600 mm)
Dimensione elettrodo: Ø 0,3 ~ Ø 3,0 mm
Changeur automatico elettrodi (Opzione): 8/16 pz
Lunghezza max. elettrodo: 400 mm (Opzione 600 mm)
Altezza max. pezzo: 400 mm (Opzione 600 mm)
Peso max. pezzo: 1500 kg
Peso macchina: 3200 kg
Potenza in ingresso: 4.0 KVA
Dimensioni macchina: 2505 x 2500 x 2600 mm
2505 x 2500 x 3000 mm (senza vasca d'acqua) (Opzione 600)

Caratteristiche

• La serie HD Hole Driller con controllore EXCETEK ottimizza il controllo servo per ottenere alta velocità e precisione.
• Interfacce di ingresso: LAN, USB.
• Impostazioni semplici e database completo di tecnologie di taglio EDM.
• Soluzione IOT e automazione per fabbrica intelligente.
• Schermo touch e interfaccia operatore intuitiva; operazione facilitata con schermo grafico.
• Impostazioni AEC & AGC; monitoraggio della lavorazione e ampio database tecnologico.
• Metrix Editing / Dialogue Metrix Edit System con molteplici modalità: Square, Square-1, Circle, Circle-1, Linear, ecc.

Caratteristiche meccaniche / strutturali

• Changeur automatici di elettrodi opzionali lineari o rotativi (esempi: 8 AEC lineare, 16 AEC rotativo).
• Tabletta rotante A/B opzionale e changeur guida automatico.
• Opzioni: raffreddatore ad acqua, sistema di scambio ioni, vasca di lavoro inox semi-immersa, dispositivo di arresto di finitura.

Accessori
Accessori standard

• Morsetto elettrodo Ø0.3mm~Ø3.0mm x 1
• Guida elettrodo Ø1.0mm x 1
• Tubo elettrodo ottone Ø1.0mm x 20 pz
• Scatola attrezzi x 1
• Filtro carta PW-40-2 300 x 29 x 500mm 10μm x 1 pz
• Filtro carta PP 10 inch 5μm x 1 pz
• Piastra parallela x 2
• Guarnizione acqua x 20 pz
• Morsetto ad aria

Opzioni

• Tabletta rotante A/B
• Sistema cambio automatico elettrodi
• Morsetto elettrodo automatico Ø3.1~Ø6.0
• Scala lineare XY con risoluzione 1μm
• Sistema cambio guida automatico
• Raffreddatore acqua
• Sistema di scambio ioni
• CE
• Soluzione IOT e automazione per fabbrica intelligente
• Conversione file DXF, conversione file NC per taglio a filo
• Vasca di lavoro inox semi-immersa
• Dispositivo di arresto di finitura
• Corrente massima di lavorazione 75A

Specifiche tecniche

• Modello: HD800C
• Dimensione tavola (LxP): 900 x 600 mm
• Corsa assi X/Y: 800 x 600 mm
• Corsa asse Z: 400 mm (Opzione 600 mm)
• Corsa asse W: 400 mm (Opzione 600 mm)
• Dimensione elettrodo: Ø 0,3 ~ Ø 3,0 mm
• Changeur automatico elettrodi (Opzione): 8/16 pz
• Lunghezza max. elettrodo: 400 mm (Opzione 600 mm)
• Altezza max. pezzo: 400 mm (Opzione 600 mm)
• Peso max. pezzo: 1500 kg
• Peso macchina: 3200 kg
• Potenza in ingresso: 4.0 KVA
• Dimensioni macchina: 2505 x 2500 x 2600 mm (2505 x 2500 x 3000 mm senza vasca d'acqua; Opzione 600)
