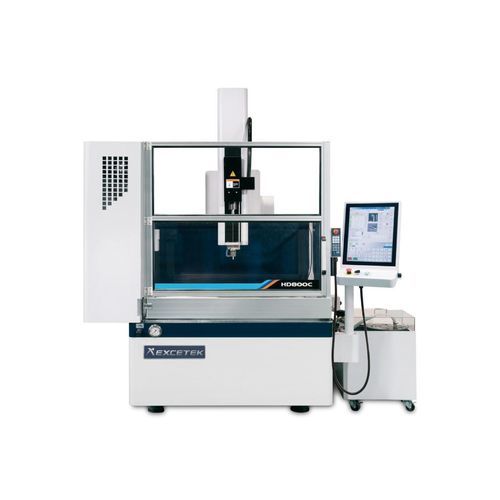

Macchina di foratura profonda CNC HD800C-CE

verticale3 assiad elettroerosione

Breve descrizione
La HD800C-CE è una macchina EDM per foratura di piccoli fori, progettata per la lavorazione precisa di fori a diametro ridotto. È dotata del EXCETEK Motion Controller e di controllo servo ottimizzato per coniugare velocità e accuratezza. Predisposizione per soluzioni IoT e automazione per l'integrazione in fabbriche intelligenti.

Dimensioni chiave e corse
Dimensione tavola (LxP): 900 x 600 mm
Corse assi X/Y: 800 x 600 mm
Corsa Z: 400 mm (opzione 600 mm)
Corsa W: 400 mm (opzione 600 mm)
Dimensione elettrodo: Ø 0,3 ~ Ø 3,0 mm
Cambiatrice automatica elettrodi (opzione): 8 / 16 pz
Lunghezza max. elettrodo: 400 mm (opzione 600 mm)
Altezza max. pezzo: 400 mm (opzione 600 mm)
Peso max. pezzo: 1500 kg
Peso macchina: 3200 kg
Potenza in ingresso: 4,0 KVA
Dimensioni macchina: 2505 x 2500 x 2600 mm
2505 x 2500 x 3000 mm (senza serbatoio acqua) (opzione 600)

Caratteristiche

• EXCETEK Motion Controller con controllo servo ottimizzato per forature ad alta velocità e precisione.
• Interfacce: LAN e USB per trasferimento programmi e supervisione.
• Database completo di tecnologie di taglio EDM per la messa a punto dei processi.
• Soluzione IoT e automazione per connettività e monitoraggio in fabbrica.

Controllo, interfaccia e software

• Touchscreen con interfaccia grafica per configurazione e monitoraggio operatore semplificati.
• Supporto AEC & AGC per gestione automatica degli elettrodi e delle guide.
• Ricco database di tecnologie di lavorazione e funzioni di monitoraggio del processo.
• Editing Metrix: Square, Square-1, Circle, Circle-1 e Linear supportati.

Struttura meccanica & opzioni

• Gestione elettrodi: cambiatrice lineare 8 AEC o cambiatrice rotativa 16 AEC (opzioni).
• Cambiatrice automatica guide (AGC) e sistema Auto Electrode Changer disponibili come opzioni.
• Opzionali: tavola rotante A/B, Auto Electrode Chuck Ø3.1–Ø6.0, scala lineare XY con risoluzione 1 μm.
• Opzioni aggiuntive: raffreddatore acqua, sistema di scambio ioni, conformità CE, vasca inox semisommersa, dispositivo di fine lavorazione; corrente max di lavorazione 75 A.

Accessori standard

• Mandrino elettrodo Ø0,3 mm–Ø3,0 mm x 1
• Guida elettrodo Ø1,0 mm x 1
• Tubo elettrodo ottone Ø1,0 mm x 20 pz
• Valigetta attrezzi x 1
• Filtro carta PW-40-2 300 x 29 x 500 mm 10 μm x 1 pz
• Filtro carta PP 10 inch 5 μm x 1 pz
• Pad parallelo x 2
• Guarnizione acqua x 20 pz
• Mandrino ad aria

Opzioni

• Tavola rotante A/B
• Sistema Auto Electrode Changer
• Auto Electrode Chuck Ø3.1–Ø6.0
• Scala lineare XY risoluzione 1 μm
• Sistema Auto Guide Changer
• Raffreddatore acqua
• Sistema di scambio ioni
• Conformità CE
• Soluzione IoT e automazione per fabbrica intelligente
• Conversione file DXF e file NC per taglio a filo
• Vasca di lavoro semisommersa in acciaio inox
• Dispositivo di arresto finitura
• Corrente max di lavorazione 75 A

Specifiche tecniche

• Modello: HD800C-CE
• Tavola di lavoro (LxP): 900 x 600 mm
• Corse X/Y: 800 x 600 mm
• Corsa Z: 400 mm (opzione 600 mm)
• Corsa W: 400 mm (opzione 600 mm)
• Dimensione elettrodo: Ø 0,3 ~ Ø 3,0 mm
• Cambiatrice automatica elettrodi: 8/16 pz (opzione)
• Lung. max elettrodo: 400 mm (opzione 600 mm)
• Altezza max pezzo: 400 mm (opzione 600 mm)
• Peso max pezzo: 1500 kg
• Peso macchina: 3200 kg
• Potenza in ingresso: 4,0 KVA
• Dimensioni macchina: 2505 x 2500 x 2600 mm (2505 x 2500 x 3000 mm senza serbatoio acqua - opzione 600)
