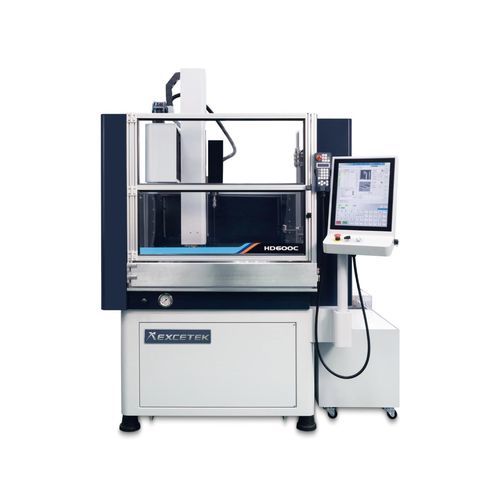

Macchina di foratura profonda CNC HD600C-CE

verticale3 assiad elettroerosione

Breve descrizione
Il trapano per fori della serie HD, modello HD600C-CE con controllo di movimento EXCETEK, è progettato per foratura di fori e lavorazioni EDM ad alta velocità e precisione. Le corse supportano pezzi di formato medio e l'integrazione in linee automatizzate.

Caratteristiche

• Controllo servo ottimizzato con EXCETEK Motion Controller per velocità e precisione.
• Interfacce di ingresso: LAN, USB.
• Interfaccia touchscreen intuitiva con display grafico.
• Database completo di tecnologie di taglio EDM e monitoraggio della lavorazione.
• Sistema Metrix per editing che supporta quadrato, circolare, lineare e altri tipi di metrix.
• Soluzioni IoT e di automazione per integrazione in fabbrica intelligente.

Struttura meccanica / Opzioni (panoramica)

• Opzioni caricatore automatico elettrodi: Lineare (8 AEC) e Rotante (16 AEC).
• AGC – Automatic Guide Changer (opzione).
• Tavola rotante A/B (opzione).
• Mandrino automatico per elettrodi Ø3.1 ~ Ø6.0 (opzione).
• Scala lineare XY con risoluzione 1 μm (opzione).
• Refrigeratore ad acqua, sistema di scambio ioni, certificazione CE (opzioni).
• Vasca di lavoro semi-immersione in acciaio inox e dispositivo di arresto di finitura (opzioni).
• Corrente massima di lavorazione 75 A (opzione).

Panoramica accessori
Accessori standard

• Mandrino elettrodo Ø0.3 mm ~ Ø3.0 mm x 1
• Guida elettrodo Ø1.0 mm x 1
• Tubo elettrodo ottone Ø1.0 mm x 20 pcs
• Scatola attrezzi x 1
• Filtro carta PW-40-2 300 x 29 x 500 mm 10 μm x 1 pcs
• Filtro carta PP 10 pollici 5 μm x 1 pcs
• Tappetino parallelo x 2
• Guarnizione acqua x 20 pcs
• Morsa ad aria

Opzioni

• Tavola rotante A/B
• Sistema caricatore automatico elettrodi
• Mandrino elettrodo automatico Ø3.1~Ø6.0
• Scala lineare XY con risoluzione 1 μm
• Sistema cambiatore guida automatico
• Refrigeratore ad acqua
• Sistema di scambio ioni
• CE
• Soluzione IoT e automazione per fabbrica intelligente
• Conversione file DXF, conversione file NC per taglio a filo
• Vasca di lavoro semi-immersione in acciaio inox
• Dispositivo di arresto di finitura
• Corrente massima di lavorazione 75 A

Specifiche tecniche

• Modello: HD600C-CE
• Dimensione tavola (L x P): 700 x 450 mm
• Corsa X/Y: 600 x 400 mm
• Corsa Z: 400 mm
• Corsa W: 400 mm
• Dimensione elettrodo: Ø 0.3 ~ Ø 3.0 mm
• Caricatore automatico elettrodi (opzione): 8 / 16 pcs
• Lunghezza massima elettrodo: 400 mm
• Altezza massima pezzo: 400 mm
• Peso massimo pezzo: 800 kg
• Peso macchina: 1730 kg
• Potenza in ingresso: 4.0 KVA
• Dimensioni macchina (L x W x H): 2000 x 1965 x 2600 mm
