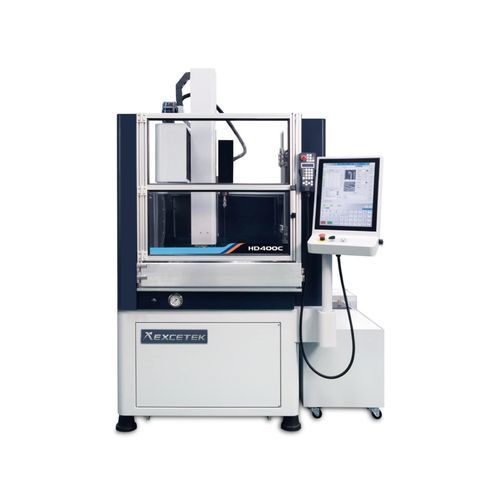

Macchina di foratura profonda CNC HD400C-CE

verticale3 assiad elettroerosione

Panoramica
L'HD400C-CE è una macchina EDM CNC per microforatura progettata per forare piccoli diametri ad alta velocità e precisione. Dotata di EXCETEK Motion Controller e controllo servo ottimizzato, offre posizionamento e prestazioni di lavorazione affidabili. Corse X/Y: 400 x 300 mm; Z: 400 mm; W: 400 mm.

Caratteristiche

• Serie HD per foratura con EXCETEK Motion Controller per controllo servo ottimizzato che garantisce elevate velocità e precisione.
• Interfaccia di input: LAN, USB.
• Impostazioni intuitive e database completo di tecnologie di taglio EDM.
• Soluzione IoT e di automazione per integrazione in fabbrica intelligente.
• Interfaccia grafica touchscreen con un ricco database tecnologico.
• Monitor di lavorazione e Metrix Editing / Dialogue Metrix Edit System che supportano tipi di metrix: quadrato, circolare, lineare, ecc.

Meccanica / Struttura & Automazione

• Opzioni cambiatori automatici di elettrodi: lineare 8 AEC o rotativo 16 AEC (opzionale).
• Opzioni disponibili: Auto Guide Changer, tavoletta rotante A/B, mandrino automatico per elettrodi (Ø3,1–Ø6,0).
• Funzionalità IoT e automazione per integrazione in ambienti di fabbrica intelligente.

Accessori standard

• Mandrino elettrodo Ø0,3 mm ~ Ø3,0 mm x 1.
• Guida elettrodo Ø1,0 mm x 1.
• Pipe elettrodo ottone Ø1,0 mm x 20 pz.
• Box utensili x 1.
• Filtro carta PW-40-2 300 x 29 x 500 mm 10 μm x 1 pz.
• Filtro carta PP 10 inch 5 μm x 1 pz.
• Tappetino parallelo x 2.
• Guarnizione acqua x 20 pz.
• Mandrino ad aria.

Opzioni

• Tavoletta rotante A/B.
• Sistema Auto Electrode Changer.
• Mandrino automatico per elettrodi Ø3,1–Ø6,0.
• Scala lineare XY con risoluzione 1 μm.
• Sistema Auto Guide Changer.
• Raffreddatore d'acqua.
• Sistema di scambio ionico.
• Certificazione CE.
• Soluzione IoT e di automazione per fabbrica intelligente.
• Conversione file DXF e file NC per taglio a filo.
• Vasca di lavoro semisommersa in acciaio inox.
• Dispositivo di arresto di finitura.
• Corrente massima di lavorazione 75 A.

Dati tecnici

• Dimensione tavolo (L x P): 650 x 350 mm.
• Corse X/Y: 400 x 300 mm.
• Corsa Z: 400 mm.
• Corsa W: 400 mm.
• Dimensione elettrodo: Ø 0,3 ~ Ø 3,0 mm.
• Cambiator e elettrodo automatico (opzionale): 8 / 16 pz.
• Lunghezza massima elettrodo: 400 mm.
• Altezza massima pezzo: 400 mm.
• Peso massimo pezzo: 500 kg.
• Peso macchina: 1630 kg.
• Potenza in ingresso: 4,0 KVA.
• Dimensioni macchina (L x P x A): 1900 x 1965 x 2600 mm.
• Corrente massima di lavorazione (opzionale): 75 A.
